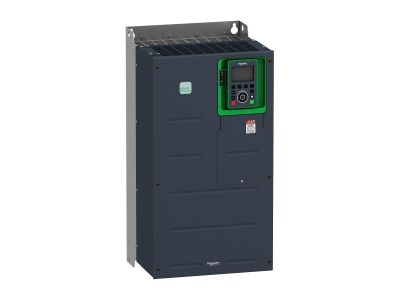

Przemiennik częstotliwości ATV630 3 fazowe 500/690VAC 50/60Hz 90kW 108A IP00 | ATV630D90Y6 Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości ATV630 (symbol ATV630D90Y6) to trójfazowe urządzenie przeznaczone do pracy przy napięciu 500/690 VAC i częstotliwości 50/60 Hz. Oferuje moc 90 kW i prąd znamionowy 108 A, co zapewnia niezawodne sterowanie silnikami w wymagających aplikacjach przemysłowych. Stopień ochrony IP00 wskazuje, że jednostka jest przeznaczona do zabudowy w szafie sterowniczej, gdzie wymagana jest dodatkowa ochrona przed czynnikami zewnętrznymi.

• Moc 90 kW i prąd 108 A: Umożliwiają płynną regulację silników o dużym obciążeniu, zapewniając stabilną pracę nawet w ciężkich warunkach przemysłowych.
• Napięcie zasilania 500/690 VAC: Przystosowany do sieci o podwyższonym napięciu, co pozwala na redukcję strat przewodowych przy dużych odległościach między zasilaniem a odbiornikiem.
• Częstotliwość 50/60 Hz: Uniwersalne dopasowanie do standardów sieci energetycznych na całym świecie, bez konieczności dodatkowej konfiguracji.
• Stopień ochrony IP00: Konstrukcja otwarta wymagająca montażu w obudowie – idealna do zastosowań w szafach sterowniczych z odpowiednią wentylacją i ochroną przed pyłem oraz wilgocią.
• Trójfazowe wyjście: Zapewnia sterowanie trójfazowymi silnikami indukcyjnymi oraz synchronicznymi, oferując szerokie możliwości aplikacyjne w automatyce.

Zgodność z Normami

Przemiennik częstotliwości ATV630 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE. Spełnia wymagania dyrektyw dotyczących bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej (EMC), co gwarantuje bezpieczną pracę w środowisku przemysłowym.

Zastosowanie

Przemiennik ATV630D90Y6 jest przeznaczony do precyzyjnej kontroli prędkości i momentu obrotowego silników w różnych gałęziach przemysłu. Sprawdza się w aplikacjach wymagających wysokiej wydajności i niezawodności.

• Sterowanie silnikami napędów pomp, wentylatorów i sprężarek w systemach HVAC, wodociągowych i wentylacyjnych.
• Precyzyjna regulacja prędkości w transporcie materiałów (przenośniki, taśmociągi, dźwigi).
• Modernizacje i wymiana starszych napędów w liniach produkcyjnych, gdzie wymagana jest kompatybilność z istniejącymi sieciami 690V.
• Automatyzacja budynków przemysłowych i centrów danych, zapewniająca oszczędność energii i optymalizację procesów.

Wskazówki Montażowe

Montaż i instalację może przeprowadzić wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie należy zamontować w szafie sterowniczej na równej, niepalnej powierzchni, z zachowaniem wymaganych odstępów wentylacyjnych. Przekrój przewodów zasilających i silnikowych dobrać zgodnie z prądem 108 A i obowiązującymi normami. Momeny dokręcania zacisków oraz konfigurację parametrów należy wykonać ściśle według dokumentacji technicznej producenta.

FAQ

• Jaki jest minimalny prąd zwarciowy dla prawidłowego działania przemiennika? Dane techniczne nie określają tego parametru, dlatego zalecamy dobór zabezpieczeń nadprądowych zgodnie z wytycznymi producenta i obowiązującymi normami instalacyjnymi.
• Dlaczego przemiennik ma stopień ochrony IP00? IP00 oznacza brak ochrony przed pyłem i wilgocią. Przemiennik przeznaczony jest do montażu w szafie sterowniczej o wyższym stopniu ochrony (np. IP54), co zapewnia bezpieczeństwo i długą żywotność urządzenia w typowych warunkach przemysłowych.
• Czy przemiennik ATV630D90Y6 może pracować przy napięciu 400 V? Nie. Zakres napięcia wejściowego wynosi 500–690 VAC. Podłączenie niższego napięcia może uniemożliwić prawidłową pracę lub uszkodzić urządzenie.
