Przemiennik częstotliwości ATV340 Modbus 3-fazowy 380/480VAC 50/60Hz 15,0kW 32,0A IP20, Altivar 340 | ATV340D15N4 Schneider Electric

Opis i Kluczowe Cechy

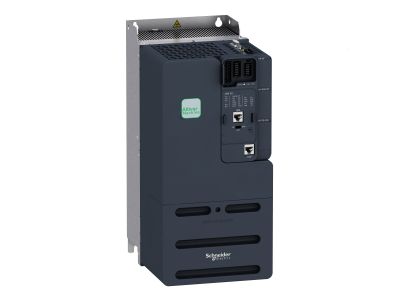

Przemiennik częstotliwości Schneider Electric Altivar 340, model ATV340D15N4, to zaawansowane urządzenie przeznaczone do precyzyjnego sterowania pracą silników w aplikacjach wymagających wysokiej dynamiki procesu. Oferuje prąd znamionowy 32,0 A przy napięciu wejściowym 380…480 VAC 50/60 Hz, co pozwala zasilać silniki o mocy do 18,5 kW (przy niewielkim przeciążeniu 120% In) lub 15,0 kW (przy znacznym przeciążeniu 150% In). Wyposażony w zintegrowany filtr EMC i stopień ochrony IP20, zapewnia niezawodną pracę w typowych warunkach szaf sterowniczych.

• Prąd znamionowy 32,0 A: Umożliwia bezpieczne sterowanie silnikami o dużym obciążeniu bez ryzyka przeciążenia toru zasilania.
• Znamionowe napięcie wejściowe 380…480 VAC 50/60 Hz: Gwarantuje kompatybilność z popularnymi sieciami przemysłowymi w Europie i na świecie.
• Moment rozruchowy do 220% In przez 2 s: Zapewnia wysoką dynamikę rozruchu i pokonywanie dużych oporów początkowych w wymagających aplikacjach.
• Wbudowany filtr EMC: Redukuje zakłócenia elektromagnetyczne, ułatwiając spełnienie wymogów kompatybilności elektromagnetycznej w instalacji.
• Kompatybilność z silnikami asynchronicznymi, synchronicznymi i reluktancyjnymi: Zwiększa elastyczność konfiguracji maszyny i pozwala dostosować napęd do różnych typów odbiorników.

Zgodność z Normami

Urządzenie zostało zaprojektowane zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Producent zapewnia deklarację zgodności, a montaż i eksploatacja zgodne z instrukcją gwarantują bezpieczeństwo i niezawodność w instalacjach przemysłowych.

Zastosowanie

Altivar 340 ATV340D15N4 sprawdza się w aplikacjach wymagających precyzyjnego sterowania prędkością i momentem obrotowym silników. Dzięki wysokiej dynamice i szerokiemu zakresowi przeciążenia jest idealnym rozwiązaniem w następujących scenariuszach:

• Sterowanie prędkością silników w maszynach produkcyjnych, transporterach i mieszalnikach.
• Napędy w pompach, wentylatorach i sprężarkach wymagających płynnej regulacji wydajności.
• Automatyzacja linii pakujących i montażowych – szybkie zmiany prędkości oraz duży moment rozruchowy.
• Zastosowania w pętli zamkniętej i otwartej z silnikami synchronicznymi lub reluktancyjnymi w celu oszczędności energii i dokładności pozycjonowania.

Wskazówki Montażowe

Montaż i podłączenie przemiennika częstotliwości może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi normami bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i poczekaj na rozładowanie kondensatorów (min. 5 minut). Urządzenie należy montować w pozycji pionowej w szafie sterowniczej zapewniającej odpowiednią wentylację. Przekroje przewodów dobierz zgodnie z prądem znamionowym i lokalnymi przepisami. Dokręć zaciski momentem podanym w dokumentacji producenta. Nie przekraczaj maksymalnej długości przewodów silnikowych określonej w instrukcji.

FAQ

• Czy przemiennik współpracuje z silnikami synchronicznymi i reluktancyjnymi? Tak, ATV340D15N4 został zaprojektowany do sterowania silnikami asynchronicznymi, synchronicznymi oraz reluktancyjnymi w pętli otwartej i zamkniętej.
• Jaki jest stopień ochrony obudowy? Urządzenie posiada stopień ochrony IP20, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12,5 mm. Montaż zalecany jest w szafie sterowniczej o wyższym IP.
• Czy przemiennik posiada wbudowany filtr EMC? Tak, model ATV340D15N4 wyposażony jest w zintegrowany filtr EMC, co ułatwia spełnienie wymogów kompatybilności elektromagnetycznej w typowych instalacjach.
