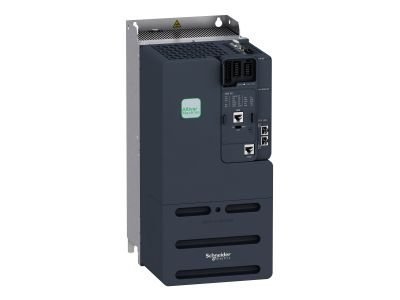

Przemiennik częstotliwości ATV340 Eth 3-fazowy 380/480VAC 50/60Hz 22,0kW 46,0A IP20, Altivar 320 | ATV340D22N4E Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Schneider Electric Altivar 340, model ATV340D22N4E, to zaawansowane urządzenie do sterowania silnikami trójfazowymi. Przeznaczony do zasilania z sieci 380-480 VAC, zapewnia prąd znamionowy 46,0 A i moc wyjściową 22,0 kW w zastosowaniach z wysokim przeciążeniem (do 150% In) lub 30 kW / 40 KM przy przeciążeniu do 120% In. Wyposażony w zintegrowany filtr EMC oraz port Ethernet IP, oferuje wysoką dynamikę procesu i łatwą integrację z systemami automatyki.

• Prąd znamionowy 46,0 A: Umożliwia bezpieczne zasilanie silników o znacznej mocy bez ryzyka przeciążenia instalacji.
• Napięcie zasilania 380-480 VAC: Kompatybilny z powszechnie stosowanymi sieciami przemysłowymi w Europie.
• Zintegrowany filtr EMC: Minimalizuje zakłócenia elektromagnetyczne, co ułatwia spełnienie norm kompatybilności i zapewnia czystą pracę w wrażliwych środowiskach.
• Port Ethernet IP (Modbus TCP/IP): Umożliwia szybką komunikację z nadrzędnymi systemami sterowania, diagnostykę zdalną i łatwą integrację w sieciach przemysłowych.
• Moment rozruchowy do 220% nominalnego w ciągu 2 s: Zapewnia wysoką dynamikę nawet w wymagających aplikacjach, takich jak maszyny pakujące czy przenośniki.

Zgodność z Normami

Przemiennik częstotliwości Altivar 340 spełnia wymagania dyrektyw europejskich i posiada certyfikat CE. Zastosowano w nim zintegrowany filtr EMC, który ułatwia uzyskanie zgodności z normami dotyczącymi kompatybilności elektromagnetycznej (EMC). Urządzenie jest zaprojektowane zgodnie z obowiązującymi standardami bezpieczeństwa i jakości dla przemienników częstotliwości.

Zastosowanie

Altivar 340 ATV340D22N4E został stworzony z myślą o aplikacjach wymagających wysokiej dynamiki procesu technologicznego. Dzięki uniwersalności może sterować szeroką gamą silników – asynchronicznych (IE2, IE3), synchronicznych oraz reluktancyjnych – zarówno w pętli otwartej, jak i zamkniętej. Idealnie sprawdza się w:

• Zastosowaniach wymagających precyzyjnego sterowania prędkością i momentem obrotowym, np. w pompach, wentylatorach, sprężarkach.
• Maszynach produkcyjnych o wysokiej dynamice, takich jak centra obróbcze, prasy czy wtryskarki.
• Systemach transportu materiałów – przenośniki, podajniki, dźwigniki.
• Automatyce budynkowej i przemysłowej wymagającej komunikacji przez Ethernet (np. sterowanie klimatyzacją, windami).

Wskazówki Montażowe

Montaż i wszelkie prace serwisowe przy przemienniku częstotliwości mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i odczekaj minimum 5 minut na rozładowanie kondensatorów obwodu pośredniego. Urządzenie montuj w pozycji zgodnej z dokumentacją producenta, zapewniając odpowiednią wentylację (brak wymuszonego chłodzenia – przestrzegaj odległości od innych urządzeń). Przekrój przewodów zasilających i silnikowych dobierz zgodnie z obowiązującymi normami oraz prądem znamionowym 46 A. Przewód silnikowy ekranuj i uziemij zgodnie z wytycznymi EMC. Pamiętaj o zastosowaniu odpowiednich zabezpieczeń nadprądowych i różnicowoprądowych w obwodzie zasilania.

FAQ

• Czy przemiennik ma wbudowany filtr EMC? Tak, ATV340D22N4E wyposażony jest w zintegrowany filtr EMC, co ułatwia uzyskanie zgodności z normami kompatybilności elektromagnetycznej i redukuje zakłócenia emitowane przez silnik.
• Jaki jest stopień ochrony tego urządzenia? Stopień ochrony wynosi IP20 – oznacza to, że urządzenie jest zabezpieczone przed dostępem do części niebezpiecznych palcami, ale nie jest odporne na wilgoć. Powinno być montowane w suchym pomieszczeniu, w szafie sterowniczej.
• Czy mogę sterować silnikiem synchronicznym? Tak, Altivar 340 obsługuje silniki synchroniczne (w tym PMSM i reluktancyjne) w pętli otwartej i zamkniętej, co zapewnia wysoką efektywność energetyczną i precyzyjne sterowanie.
