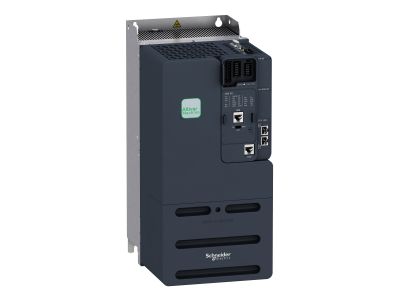

Przemiennik częstotliwości ATV340 Eth 3-fazowy 380/480VAC 50/60Hz 18,5kW 39,0A IP20, Altivar 320 | ATV340D18N4E Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Schneider Electric Altivar 340 o symbolu ATV340D18N4E to trójfazowy falownik przeznaczony do zasilania silników asynchronicznych (IE2, IE3), synchronicznych i reluktancyjnych o mocy do 18,5 kW (25 KM) przy przeciążeniu 150% lub do 22 kW (30 KM) przy przeciążeniu 120%. Urządzenie pracuje z napięciem wejściowym 380–480 VAC 50/60 Hz, zapewniając prąd znamionowy 39,0 A. Dzięki solidnej konstrukcji i zaawansowanym funkcjom komunikacyjnym (port Ethernet IP, serwer sieciowy, rejestracja danych) sprawdza się w aplikacjach wymagających wysokiej dynamiki procesu.

• Prąd znamionowy 39,0 A i moc 18,5 kW (150% przeciążenia): pozwala na bezpieczną pracę silników o znacznym obciążeniu, zapewniając stabilny moment obrotowy nawet w wymagających cyklach pracy.
• Zintegrowany filtr EMC: ogranicza zakłócenia elektromagnetyczne, ułatwiając spełnienie wymogów kompatybilności w systemach automatyki przemysłowej.
• Moment rozruchowy do 220% przez 2 sekundy: gwarantuje pewne rozruchy nawet przy dużym momencie bezwładności, skracając czas cyklu maszyny.
• Port Ethernet IP oraz serwer sieciowy: umożliwia szybką wymianę danych, zdalny monitoring i diagnostykę, co ogranicza przestoje i ułatwia konserwację prewencyjną.
• Kompatybilność z oprogramowaniem SoMove: pozwala na zapis i przenoszenie konfiguracji na napęd zapasowy, redukując czas przestojów podczas serwisu.

Zgodność z Normami

Urządzenie spełnia wymagania odpowiednich dyrektyw Unii Europejskiej i posiada certyfikat CE. Dzięki zintegrowanemu filtrowi EMC ułatwia spełnienie norm kompatybilności elektromagnetycznej w środowisku przemysłowym.

Zastosowanie

Przemiennik ATV340D18N4E został zaprojektowany z myślą o aplikacjach wymagających wysokiej dynamiki procesu technologicznego. Sprawdza się w sterowaniu:

• Silnikami napędów głównych i pomocniczych w maszynach produkcyjnych (obrabiarki, prasy, pakowarki).
• Napędami pomp, wentylatorów i sprężarek, gdzie potrzebna jest płynna regulacja prędkości i momentu.
• Systemami transportu i przenośników, wymagającymi częstych rozruchów i zatrzymań z dużym momentem.
• Automatyką budynkową i przemysłową w pętli otwartej i zamkniętej, współpracując z centralnymi systemami sterowania.

Wskazówki Montażowe

Montaż oraz podłączenie przemiennika częstotliwości mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że jest ono wyłączone we wszystkich biegunach. Urządzenie montuj w pozycji pionowej, zapewniając odpowiednią cyrkulację powietrza zgodnie z dokumentacją producenta. Przekrój przewodów zasilających oraz silnikowych dobierz do prądu znamionowego i warunków środowiskowych. Nie przekraczaj parametrów znamionowych podanych w instrukcji.

FAQ

• Czy przemiennik ATV340D18N4E współpracuje z silnikami asynchronicznymi IE3? Tak, urządzenie jest kompatybilne z szeroką gamą silników, w tym z silnikami asynchronicznymi w klasach IE2, IE3, synchronicznymi i reluktancyjnymi.
• Jaki maksymalny moment może wygenerować falownik? Może zapewnić do 220% nominalnego momentu obrotowego przez 2 sekundy, co gwarantuje pewny rozruch przy dużym obciążeniu.
• Czy falownik posiada wbudowany filtr EMC? Tak, zintegrowany filtr EMC jest standardowym wyposażeniem tego modelu, co ułatwia spełnienie wymogów kompatybilności elektromagnetycznej.
