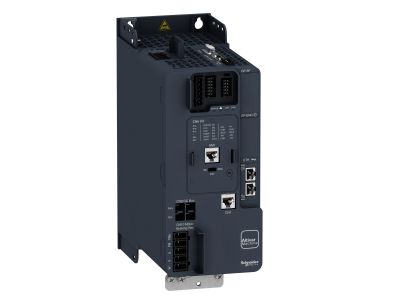

Przemiennik częstotliwości ATV340 3-fazowy 7,5kW, 400V Ethernet Altivar 340 | ATV340U75N4E Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Schneider Electric z serii Altivar 340, model ATV340U75N4E, to trójfazowy napęd o mocy 7,5 kW przy napięciu zasilania 380–480 VAC. Dzięki prądowi znamionowemu 16,5 A umożliwia bezpieczną i wydajną pracę silników asynchronicznych, synchronicznych oraz reluktancyjnych w otwartej i zamkniętej pętli regulacji. Wyposażony w zintegrowany filtr EMC oraz port Ethernet IP, zapewnia niezawodną komunikację i zgodność z wymogami kompatybilności elektromagnetycznej. Szerokość modułu (wielkość fizyczna) nie została podana w źródle, dlatego pomijamy ten parametr.

• Prąd znamionowy 16,5 A: pozwala zasilać silniki indukcyjne i synchroniczne o obciążalności do 11 kW (120% przeciążenia) lub 7,5 kW (150% przeciążenia) bez ryzyka przeciążenia termicznego.
• Zakres napięcia zasilania 380–480 VAC: gwarantuje stabilną pracę w typowych sieciach przemysłowych niskiego napięcia, dostosowując się do lokalnych warunków.
• Wbudowany filtr EMC: redukuje zakłócenia elektromagnetyczne, ułatwiając spełnienie norm kompatybilności i upraszczając instalację.
• Port Ethernet IP: umożliwia integrację z sieciami przemysłowymi (np. Modbus TCP/IP), zdalny monitoring oraz szybkie rozwiązywanie problemów poprzez wbudowany serwer WWW i rejestrację danych.
• Moment rozruchowy do 220% w ciągu 2 s: zapewnia wysoką dynamikę procesów technologicznych, idealną do aplikacji wymagających szybkiego przyspieszania lub ciężkiego rozruchu.

Zgodność z Normami

Produkt posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej. Zastosowano zintegrowany filtr EMC, który ułatwia spełnienie wymogów dotyczących kompatybilności elektromagnetycznej. Urządzenie przeznaczone jest do montażu w szafach sterowniczych o stopniu ochrony IP20 (zgodnie z deklaracją producenta dla samego przemiennika). Wszelkie szczegółowe normy wymienione są w dokumentacji technicznej producenta.

Zastosowanie

Altivar 340 ATV340U75N4E został zaprojektowany z myślą o wymagających aplikacjach przemysłowych, gdzie potrzebna jest precyzyjna regulacja prędkości i momentu obrotowego. Sprawdza się zarówno w nowych maszynach, jak i modernizacjach.

• Sterowanie silnikami asynchronicznymi (IE2, IE3) i synchronicznymi w pompach, wentylatorach, przenośnikach.
• Obsługa silników reluktancyjnych w aplikacjach energooszczędnych – w otwartej i zamkniętej pętli.
• Zastosowania wymagające wysokiej dynamiki (np. obrabiarki, dźwigi, maszyny tekstylne) dzięki możliwości generowania 220% momentu nominalnego przez 2 s.
• Systemy automatyki budynkowej i przemysłowej z komunikacją Ethernet IP – zdalna diagnostyka, konserwacja prewencyjna i rejestracja parametrów pracy.

Wskazówki Montażowe

Montaż przemiennika częstotliwości może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Urządzenie należy instalować na szynie DIN TH35 (o ile przewidziano w zestawie) lub na płycie montażowej w obudowie IP20. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i odczekaj czas wymagany do rozładowania kondensatorów obwodu pośredniego (informacje w instrukcji). Przekrój przewodów zasilających i silnikowych dobierz do prądu znamionowego 16,5 A oraz warunków środowiskowych. Zalecany moment dokręcania zacisków znajdziesz w dokumentacji produktu.

FAQ

• Czy przemiennik ATV340U75N4E może pracować z silnikami synchronicznymi? Tak, urządzenie obsługuje silniki synchroniczne i reluktancyjne (w pętli otwartej i zamkniętej), co potwierdza specyfikacja producenta.
• Jaki jest stopień ochrony obudowy? Klasa IP20 – przystosowany do montażu w suchych pomieszczeniach wewnątrz szaf sterowniczych, bez narażenia na pył i wilgoć.
• Czy wymagany jest zewnętrzny filtr EMC? Nie, przemiennik ma wbudowany filtr EMC, co ułatwia spełnienie norm kompatybilności elektromagnetycznej w typowych instalacjach przemysłowych.
