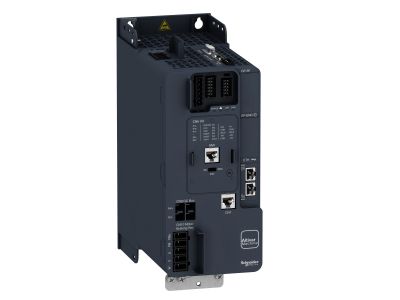

Przemiennik częstotliwości ATV340 3-fazowy 5,5kW, 400V Ethernet Altivar 340 | ATV340U55N4E Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Schneider Electric Altivar 340 o symbolu ATV340U55N4E to trójfazowe urządzenie sterujące pracą silników o mocy do 5,5 kW przy znacznym przeciążeniu (do 150% In) lub do 7,5 kW przy niewielkim przeciążeniu (do 120% In). Zaprojektowany dla aplikacji wymagających wysokiej dynamiki procesów technologicznych, oferuje prąd wyjściowy 12,7 A i napięcie wejściowe w zakresie 380–480 VAC. Stopień ochrony IP20 umożliwia montaż w suchych pomieszczeniach w szafach sterowniczych.

• Zintegrowany filtr EMC: redukuje zakłócenia elektromagnetyczne, co ułatwia spełnienie wymogów kompatybilności w instalacjach przemysłowych.
• Port Ethernet IP: umożliwia szybką komunikację w sieciach przemysłowych, zdalne monitorowanie oraz konfigurację za pomocą serwera sieciowego i rejestracji danych.
• Wysoki moment rozruchowy (220% w 2 s): zapewnia płynny rozruch nawet przy dużych obciążeniach, zwiększając niezawodność aplikacji wymagających wysokiej dynamiki.
• Kompatybilność z wieloma typami silników: obsługuje silniki asynchroniczne (IE2, IE3), synchroniczne oraz reluktancyjne w pętli otwartej i zamkniętej, co daje elastyczność w doborze napędu.
• Oprogramowanie SoMove: umożliwia łatwe zapisywanie i przenoszenie konfiguracji na napęd zapasowy, skracając czas przestojów serwisowych.

Zgodność z Normami

Przemiennik częstotliwości Altivar 340 zaprojektowano zgodnie z obowiązującymi normami europejskimi i standardami DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Altivar 340 ATV340U55N4E znajduje zastosowanie w aplikacjach wymagających precyzyjnej regulacji prędkości i wysokiego momentu obrotowego, szczególnie w warunkach zmiennego obciążenia. Sprawdzi się zarówno w nowych instalacjach, jak i modernizacjach istniejących układów napędowych.

• Sterowanie silnikami asynchronicznymi w maszynach produkcyjnych (transportery, prasy, mieszarki) wymagających dynamicznej zmiany prędkości.
• Napędy pomp i wentylatorów w systemach HVAC oraz instalacjach wodno-kanalizacyjnych, gdzie istotna jest płynna regulacja przepływu.
• Układy z silnikami synchronicznymi i reluktancyjnymi w precyzyjnych serwonapędach i podajnikach przemysłowych.
• Aplikacje z przeciążeniami (do 150% prądu znamionowego), np. w prasach, kruszarkach lub dźwigach, gdzie wymagany jest wysoki moment rozruchowy.

Wskazówki Montażowe

Montaż przemiennika powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Urządzenie należy instalować w szafie sterowniczej zapewniającej odpowiednią wentylację i stopień ochrony środowiska. Przed rozpoczęciem jakichkolwiek prac bezwzględnie odłączyć napięcie zasilania i odczekać czas rozładowania kondensatorów (zgodnie z instrukcją). Przekroje przewodów dobrać do wartości prądu znamionowego i warunków instalacji, a połączenia wykonać z zachowaniem odpowiednich momentów dokręcania zacisków.

FAQ

• Jaki jest stopień ochrony przemiennika Altivar 340 ATV340U55N4E? Urządzenie posiada stopień ochrony IP20, co oznacza, że jest odporne na dostęp ciał stałych o średnicy powyżej 12,5 mm. Nie jest przystosowane do pracy w środowisku wilgotnym lub zapylonym – wymaga zabudowy w szafie.
• Jakie silniki można podłączyć do tego przemiennika? ATV340U55N4E współpracuje z silnikami asynchronicznymi (w tym IE2 i IE3), synchronicznymi oraz reluktancyjnymi – zarówno w pętli otwartej, jak i zamkniętej. Dzięki temu można go stosować w szerokiej gamie aplikacji napędowych.
• Czy przemiennik posiada wbudowany filtr EMC? Tak, urządzenie wyposażone jest w zintegrowany filtr EMC, który ogranicza emisję zakłóceń elektromagnetycznych. Ułatwia to spełnienie wymogów dyrektyw kompatybilności bez konieczności stosowania dodatkowych elementów zewnętrznych.
