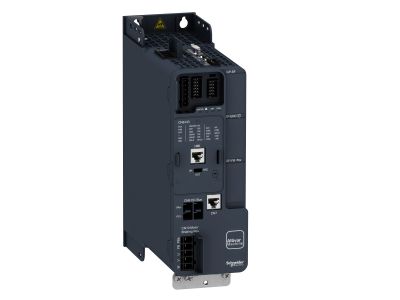

Przemiennik częstotliwości ATV340 3-fazowy 400V 0,75kW Altivar 340 | ATV340U07N4 Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Schneider Electric Altivar 340 ATV340U07N4 to zaawansowany 3-fazowy falownik zasilany napięciem 380–480 VAC, przeznaczony do sterowania silnikami o mocy do 0,75 kW (przy znacznym przeciążeniu 150% I_n) lub do 1,1 kW (przy lekkim przeciążeniu 120% I_n). Dzięki prądowi znamionowemu 2,8 A oraz zintegrowanemu filtrowi EMC urządzenie zapewnia niezawodną i czystą energetycznie pracę w wymagających aplikacjach przemysłowych. Kompaktowa konstrukcja (IP20) ułatwia zabudowę w szafie sterowniczej.

• Prąd znamionowy 2,8 A: Bezpieczna i stabilna praca w obwodach silników o mocy do 1,1 kW bez ryzyka przeciążenia przewodów i styków.
• Moment rozruchowy do 220% I_n w czasie 2 s: Wysoka dynamika rozruchu – idealna do aplikacji wymagających szybkiego przyspieszenia i pracy w trudnych warunkach obciążenia.
• Kompatybilność z silnikami asynchronicznymi (IE2, IE3), synchronicznymi i reluktancyjnymi: Uniwersalność zastosowań – pętla otwarta i zamknięta, dostosowanie do różnych typów napędów.
• Zintegrowany filtr EMC: Redukcja zakłóceń elektromagnetycznych, ułatwiająca spełnienie wymogów kompatybilności bez dodatkowych elementów zewnętrznych.
• Wbudowany serwer sieciowy i rejestracja danych: Szybsze diagnozowanie i konserwacja prewencyjna, minimalizacja przestojów maszyny.

Zgodność z Normami

Przemiennik Altivar 340 spełnia wymagania europejskich norm bezpieczeństwa i kompatybilności elektromagnetycznej. Posiada certyfikat CE oraz jest zaprojektowany zgodnie z wytycznymi niskonapięciowymi (LVD) i dyrektywą EMC. Wszystkie parametry deklarowane przez producenta są potwierdzone w dokumentacji technicznej.

Zastosowanie

Altivar 340 ATV340U07N4 został zaprojektowany do aplikacji wymagających wysokiej dynamiki procesu technologicznego. Sprawdza się w sterowaniu napędami w maszynach produkcyjnych, systemach transportu oraz instalacjach HVAC.

• Sterowanie prędkością silników asynchronicznych i synchronicznych w obrabiarkach, podajnikach i mieszadłach.
• Praca w pętli zamkniętej (z enkoderem) w aplikacjach precyzyjnego pozycjonowania, np. w robotyce.
• Napędy pomp, wentylatorów i sprężarek w instalacjach przemysłowych i budynkowych.
• Zastosowania wymagające dużego momentu rozruchowego, np. prasy, centryfugi i dźwignice.

Wskazówki Montażowe

Montaż i podłączenie przemiennika częstotliwości może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz zasilanie i odczekaj czas wymagany do rozładowania kondensatorów. Urządzenie montuj w pozycji pionowej w szafie sterowniczej z zapewnieniem swobodnego przepływu powietrza. Przekrój przewodów zasilających i silnikowych dobierz zgodnie z prądem znamionowym 2,8 A oraz średnicą zacisków opisaną w dokumentacji producenta. Moment dokręcania śrub zacisków stosuj zgodnie z zaleceniami w dokumentacji technicznej.

FAQ

• Jaki jest stopień ochrony przemiennika ATV340U07N4? Urządzenie posiada stopień ochrony IP20 – przeznaczone do zabudowy w szafie sterowniczej, chroniące przed dostępem do części czynnych, ale nie przed wilgocią i pyłem.
• Czy falownik może zasilać silniki asynchroniczne IE3? Tak, Altivar 340 jest kompatybilny z silnikami asynchronicznymi (IE2, IE3), synchronicznymi oraz reluktancyjnymi, zarówno w pętli otwartej, jak i zamkniętej.
• Czy dostępne jest oprogramowanie do konfiguracji? Tak, producent oferuje oprogramowanie SoMove, które umożliwia zapisywanie nastaw i łatwe przenoszenie konfiguracji na zapasowy napęd, co skraca czas przestojów konserwacyjnych.
