Przemiennik częstotliwości ATV340 3-fazowy 3kW, 400V Ethernet Altivar 340 | ATV340U30N4E Schneider Electric

Opis i Kluczowe Cechy

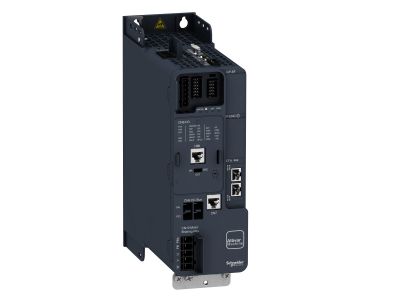

Schneider Electric Altivar 340 ATV340U30N4E to trójfazowy przemiennik częstotliwości przeznaczony do zasilania silników asynchronicznych, synchronicznych i reluktancyjnych o mocy do 3 kW (4 KM) przy znacznym przeciążeniu. Urządzenie oferuje prąd znamionowy 7,2 A i napięcie wejściowe 380-480 VAC, co zapewnia bezpieczną pracę w standardowych instalacjach przemysłowych bez ryzyka przeciążenia toru zasilania.

• Prąd znamionowy 7,2 A: umożliwia zasilanie silników o mocy do 3 kW (4 KM) w aplikacjach z dużym przeciążeniem (150% In) oraz do 4 kW (5 KM) przy niewielkim przeciążeniu (120% In), gwarantując elastyczność doboru napędu.
• Moment rozruchowy do 220% w ciągu 2 s: zapewnia wysoką dynamikę i płynne starty nawet w wymagających aplikacjach, takich jak dźwigi czy napędy osi.
• Obsługa silników asynchronicznych, synchronicznych i reluktancyjnych: pozwala na unifikację napędów w maszynie oraz adaptację do różnych typów silników, co upraszcza projektowanie i magazynowanie.
• Wbudowany filtr EMC oraz port Ethernet IP: redukuje zaburzenia elektromagnetyczne i umożliwia łatwą integrację z systemami sterowania, skracając czas instalacji i zwiększając niezawodność komunikacji.
• Kompatybilność z oprogramowaniem SoMove: umożliwia szybkie zapisywanie i przywracanie konfiguracji na napędzie zapasowym, co minimalizuje przestoje konserwacyjne.
• Stopień ochrony IP20: zapewnia bezpieczeństwo w suchych pomieszczeniach rozdzielczych i szafach sterowniczych, chroniąc przed przypadkowym dotknięciem elementów pod napięciem.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Spełnia wymagania dyrektyw Unii Europejskiej dotyczących bezpieczeństwa elektrycznego oraz kompatybilności elektromagnetycznej. W celu zapewnienia pełnej zgodności należy stosować go zgodnie z dokumentacją techniczną producenta.

Zastosowanie

Przemiennik częstotliwości Altivar 340 ATV340U30N4E dedykowany jest do aplikacji wymagających precyzyjnej regulacji prędkości i wysokiej dynamiki. Sprawdza się w następujących scenariuszach:

• Sterowanie silnikami w maszynach przemysłowych (napędy główne, transportowe, wentylatory, pompy) – zapewnia optymalne zużycie energii i ochronę przeciążeniową.
• Aplikacje z dużym przeciążeniem i momentem rozruchowym (dźwigi, podajniki, prasy) – dzięki zdolności do 220% momentu przez 2 s.
• Automatyka budynkowa (HVAC, kurtyny powietrzne, systemy klimatyzacji) – możliwość pracy w pętli otwartej i zamkniętej.
• Linie produkcyjne wymagające szybkiego restartu po awarii – funkcja serwera sieciowego i rejestracja danych ułatwiają diagnostykę i konserwację prewencyjną.

Wskazówki Montażowe

Montaż i podłączenie przemiennika częstotliwości mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie należy instalować na szynie TH35 (DIN) lub na płycie montażowej w szafie o stopniu ochrony co najmniej IP20. Przekrój przewodów zasilających i silnikowych dobrać do prądu znamionowego 7,2 A, zgodnie z lokalnymi normami. Momenty dokręcania połączeń śrubowych oraz procedury konfiguracji parametrów należy wykonać według dokumentacji technicznej Schneider Electric. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i ustawień zabezpieczeń.

FAQ

• Czy przemiennik ATV340U30N4E ma wbudowany filtr EMC? Tak, urządzenie posiada zintegrowany filtr EMC, co ułatwia spełnienie wymogów kompatybilności elektromagnetycznej bez konieczności stosowania dodatkowych elementów zewnętrznych.
• Jaki jest stopień ochrony tego przemiennika? Stopień ochrony to IP20, co oznacza ochronę przed dostępem do części niebezpiecznych palcem oraz przed wnikaniem ciał stałych o średnicy powyżej 12,5 mm. Urządzenie przeznaczone jest do montażu w suchych pomieszczeniach zamkniętych.
• Czy Altivar 340 może sterować silnikami synchronicznymi? Tak, przemiennik jest kompatybilny z silnikami asynchronicznymi (IE2, IE3), synchronicznymi i reluktancyjnymi zarówno w pętli otwartej, jak i zamkniętej, co zapewnia dużą elastyczność aplikacyjną.
