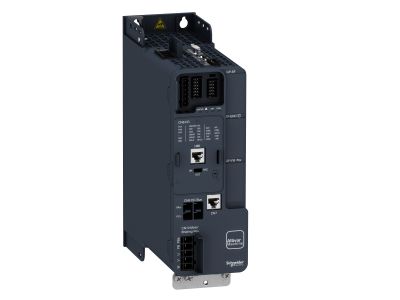

Przemiennik częstotliwości ATV340 3-fazowy 3kW, 400V Altivar 340 | ATV340U30N4 Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Schneider Electric Altivar 340 o symbolu ATV340U30N4 to trójfazowy napęd przeznaczony do precyzyjnego sterowania silnikami w aplikacjach wymagających wysokiej dynamiki. Urządzenie pracuje z napięciem wejściowym 380–480 V AC i oferuje prąd wyjściowy do 7,2 A. Zintegrowany filtr EMC oraz stopień ochrony IP20 zapewniają bezpieczną i zgodną z normami pracę w szafach sterowniczych.

• Moc i prąd wyjściowy: Zaprojektowany dla silników o mocy do 3 kW przy znacznym przeciążeniu (150% In) oraz do 4 kW przy lekkim przeciążeniu (120% In) – umożliwia elastyczne dopasowanie do różnych obciążeń bez ryzyka przegrzania.
• Filtr EMC zintegrowany: Redukuje zakłócenia elektromagnetyczne, upraszczając spełnienie wymogów kompatybilności elektromagnetycznej w instalacjach przemysłowych.
• Stopień ochrony IP20: Chroni przed dostępem do części niebezpiecznych oraz ciałami stałymi o średnicy powyżej 12,5 mm – bezpieczna eksploatacja w suchych, zamkniętych rozdzielnicach.
• Wysoka dynamika i moment obrotowy: Zdolność do dostarczenia do 220% nominalnego momentu obrotowego w ciągu 2 sekund – idealne do aplikacji wymagających dużego przyspieszenia i krótkotrwałych przeciążeń.
• Kompatybilność z szeroką gamą silników: Obsługuje silniki asynchroniczne (IE2, IE3), synchroniczne i reluktancyjne w pętli otwartej i zamkniętej – wszechstronność i skalowalność maszyny.

Zgodność z Normami

Przemiennik spełnia wymagania europejskich dyrektyw i posiada certyfikat CE. Został zaprojektowany zgodnie z obowiązującymi standardami DIN, co gwarantuje bezpieczną i niezawodną pracę w instalacjach przemysłowych.

Zastosowanie

Altivar 340 dedykowany jest do sterowania prędkością i momentem obrotowym silników w aplikacjach wymagających wysokiej dynamiki oraz precyzyjnego sterowania. Zalecane zastosowania:

• Napędy pomp i wentylatorów w systemach HVAC
• Przenośniki i podajniki w liniach produkcyjnych
• Maszyny pakujące, formujące i obrabiarki
• Systemy dźwigowe oraz wciągniki

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie mocować na szynie DIN TH35 lub płycie montażowej w szafie sterowniczej z zachowaniem odpowiedniej wentylacji. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Moment dokręcania śrub oraz przekrój przewodów należy dobierać zgodnie z dokumentacją techniczną producenta, uwzględniając prąd wyjściowy do 7,2 A.

FAQ

• Czy przemiennik posiada zintegrowany wyświetlacz? Altivar 340 wyposażony jest w serwer sieciowy umożliwiający rejestrację danych i zdalny dostęp – nie ma standardowego wyświetlacza, ale konfigurację można przeprowadzić za pomocą oprogramowania SoMove lub opcjonalnego panelu operatorskiego.
• Jaki jest stopień ochrony? Stopień ochrony IP20 – przemiennik chroniony przed dostępem do części niebezpiecznych oraz ciałami stałymi o średnicy ≥12,5 mm. Przeznaczony do montażu w suchych, zamkniętych szafach sterowniczych.
• Czy można podłączyć silnik synchroniczny? Tak, Altivar 340 jest kompatybilny z silnikami synchronicznymi i reluktancyjnymi, zarówno w pętli otwartej, jak i zamkniętej – zapewnia to elastyczność w doborze napędu.
