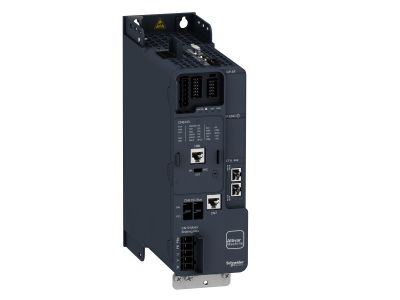

Przemiennik częstotliwości ATV340 3-fazowy 2,2kW, 400V Ethernet Altivar 340 | ATV340U22N4E Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Schneider Electric Altivar 340 o symbolu ATV340U22N4E to trójfazowy falownik przeznaczony do sieci 380–480 VAC, zapewniający prąd wyjściowy 5,6 A. Urządzenie obsługuje silniki o mocy do 2,2 kW w aplikacjach wymagających znacznego przeciążenia (150% In) oraz do 3,0 kW w przypadku niewielkiego przeciążenia (120% In). Zintegrowany filtr EMC i port Ethernet IP ułatwiają integrację z systemami automatyki, a stopień ochrony IP20 pozwala na montaż w szafach sterowniczych.

• Napięcie zasilania 380–480 VAC 3-fazowe: Dostosowany do powszechnych sieci przemysłowych, umożliwia bezpośrednie podłączenie do rozdzielni bez dodatkowych transformatorów.
• Prąd wyjściowy 5,6 A / moc do 2,2 kW (przeciążenie 150%): Gwarantuje stabilną pracę silników w wymagających cyklach produkcyjnych, zapewniając zapas momentu obrotowego.
• Moment rozruchowy 220% przez 2 s: Umożliwia pewne ruszanie ciężkich maszyn, pomp czy przenośników bez ryzyka zablokowania wirnika.
• Kompatybilność z silnikami asynchronicznymi (IE2, IE3), synchronicznymi i reluktancyjnymi: Zapewnia elastyczność konstrukcji maszyny – jeden napęd może obsługiwać różne typy silników w pętli otwartej i zamkniętej.
• Wbudowany serwer sieciowy i rejestracja danych: Skraca czas przestojów dzięki szybkiemu diagnozowaniu awarii i planowaniu konserwacji prewencyjnej z poziomu przeglądarki.

Zgodność z Normami

Falownik Altivar 340 został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i kompatybilności elektromagnetycznej. Posiada certyfikat CE oraz wbudowany filtr EMC spełniający wymagania dla urządzeń przemysłowych. Stopień ochrony IP20 odpowiada typowym wymaganiom dla aparatury montowanej w suchych pomieszczeniach technicznych.

Zastosowanie

Przemiennik ATV340U22N4E sprawdzi się w aplikacjach wymagających wysokiej dynamiki i precyzyjnej regulacji prędkości obrotowej. Dzięki rozbudowanym możliwościom komunikacyjnym i szerokiej kompatybilności silnikowej jest uniwersalnym rozwiązaniem dla maszyn produkcyjnych.

• Sterowanie pompami, wentylatorami i sprężarkami w instalacjach wentylacyjno-klimatyzacyjnych.
• Napędy przenośników, podajników i wind towarowych w logistyce i magazynach.
• Precyzyjne pozycjonowanie w obrabiarkach, robotach i maszynach pakujących.
• Modernizacja linii produkcyjnych wymagających zamiany tradycyjnych napędów na energooszczędne falowniki z komunikacją Ethernet.

Wskazówki Montażowe

Montaż i podłączenie przemiennika częstotliwości może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania. Urządzenie należy mocować na szynie TH35 (TS35) w szafie sterowniczej z zachowaniem wymaganych odstępów wentylacyjnych zgodnie z dokumentacją producenta. Przekrój przewodów zasilających i silnikowych dobrać do prądu 5,6 A oraz do lokalnych przepisów. Moment dokręcania zacisków stosować według danych producenta – zbyt silne lub słabe dokręcenie może prowadzić do przegrzania połączeń.

FAQ

• Jaki stopień ochrony ma ten przemiennik? Stopień ochrony wynosi IP20 – urządzenie przeznaczone jest do montażu w suchych, zamykanych szafach sterowniczych, gdzie nie występuje bezpośrednie pylenie ani wilgoć.
• Czy falownik może pracować z silnikami synchronicznymi? Tak, ATV340 obsługuje silniki synchroniczne, reluktancyjne oraz asynchroniczne (IE2/IE3) zarówno w pętli otwartej, jak i zamkniętej, co daje dużą swobodę projektowania napędu.
• Czy konfiguracja jest możliwa bez komputera? Producent zaleca narzędzie SoMove do zapisu i przenoszenia konfiguracji. Ponadto wbudowany serwer sieciowy umożliwia zdalny podgląd parametrów i rejestrów przez przeglądarkę internetową.
