Przemiennik częstotliwości ATV340 3-fazowy 15kW, 400V Ethernet Altivar 340 | ATV340D15N4E Schneider Electric

Opis i Kluczowe Cechy

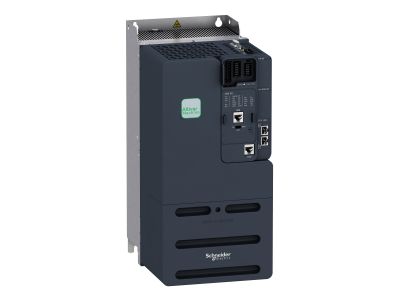

Przemiennik częstotliwości Schneider Electric Altivar 340, oznaczony symbolem ATV340D15N4E, to trójfazowy falownik o mocy 15kW (dla wysokiego przeciążenia) i prądzie znamionowym 32A, przeznaczony do precyzyjnego sterowania silnikami asynchronicznymi i synchronicznymi. Wyposażony w zintegrowany filtr EMC, port Ethernet IP oraz stopień ochrony IP20, zapewnia wysoką dynamikę procesu technologicznego w wymagających aplikacjach przemysłowych.

• Prąd znamionowy 32,0 A: Umożliwia zasilanie silników o dużym poborze prądu, zapewniając stabilną pracę bez ryzyka przeciążenia w szerokim zakresie mocy.
• Moment rozruchowy do 220% w ciągu 2 s: Gwarantuje szybki i dynamiczny rozruch maszyn, nawet przy znacznym momencie bezwładności, co skraca czas cyklu produkcyjnego.
• Zintegrowany filtr EMC i port Ethernet IP: Redukują zakłócenia elektromagnetyczne oraz umożliwiają łatwą integrację z sieciami przemysłowymi, co zwiększa odporność systemu i upraszcza komunikację.
• Współpraca z silnikami synchronicznymi, asynchronicznymi (IE2, IE3) i reluktancyjnymi: Zapewnia elastyczność konstrukcyjną i skalowalność maszyny, dostosowując się do zmiennych wymagań produkcyjnych.
• Serwer sieciowy i rejestracja danych: Ułatwia zdalną diagnostykę i konserwację prewencyjną, co skraca czas przestojów i obniża koszty serwisu.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących kompatybilności elektromagnetycznej i bezpieczeństwa użytkowania. Posiada oznakowanie CE, co potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej. Wbudowany filtr EMC zapewnia redukcję zakłóceń w pracy urządzeń sąsiednich.

Zastosowanie

Altivar 340 został zaprojektowany z myślą o wymagających aplikacjach przemysłowych, w których liczy się dynamika, precyzja i niezawodność. Sprawdza się w sterowaniu pompami, wentylatorami, sprężarkami, przenośnikami i innymi maszynami o zmiennym obciążeniu.

• Sterowanie asynchronicznymi silnikami w aplikacjach napędowych z wymaganiami wysokiego przeciążenia (do 150% In), takich jak wyciągarki, mieszadła, kruszarki.
• Precyzyjne sterowanie silnikami synchronicznymi w pętli zamkniętej – idealne w serwonapędach i aplikacjach wymagających dokładnej pozycji lub prędkości.
• Systemy transportu i przenośniki taśmowe – dynamiczny rozruch i hamowanie skracają czas cyklu i zmniejszają obciążenie mechaniczne.
• Maszyny pakujące, narzędziowe i tekstylne – gdzie niezbędna jest szybka zmiana prędkości oraz zdalny monitoring poprzez Ethernet IP.

Wskazówki Montażowe

Montaż urządzenia może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z zaleceniami producenta. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Falownik montuje się w pozycji pionowej, zapewniając swobodny przepływ powietrza wokół radiatora. Przekrój przewodów zasilających i silnikowych należy dobrać odpowiednio do prądu znamionowego 32 A, a moment dokręcania zacisków zastosować według dokumentacji technicznej. Dla zachowania kompatybilności EMC zaleca się stosowanie kabli ekranowanych i uziemienie zgodne ze standardami.

FAQ

• Czy falownik obsługuje silniki synchroniczne? Tak, ATV340D15N4E jest kompatybilny z silnikami synchronicznymi, asynchronicznymi (IE2, IE3) oraz reluktancyjnymi, zarówno w pętli otwartej, jak i zamkniętej.
• Jaki jest stopień ochrony obudowy? Stopień ochrony IP20, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12 mm (brak ochrony przed wilgocią). Zaleca się montaż w szafie sterowniczej o odpowiednim stopniu szczelności.
• Czy urządzenie ma wbudowany filtr EMC? Tak, zintegrowany filtr EMC redukuje zakłócenia przewodzone i promieniowane, co ułatwia spełnienie norm kompatybilności elektromagnetycznej w instalacjach przemysłowych.
