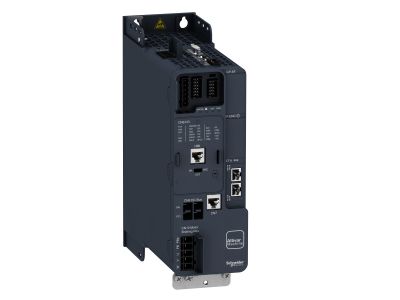

Przemiennik częstotliwości ATV340 3-fazowy 1,5kW, 400V Ethernet Altivar 340 | ATV340U15N4E Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Schneider Electric Altivar 340, model ATV340U15N4E, to zaawansowane urządzenie do sterowania silnikami trójfazowymi. Przeznaczony do zasilania silników asynchronicznych (IE2, IE3), synchronicznych i reluktancyjnych o mocy do 1,5 kW (2 KM) przy znacznym przeciążeniu 150% In lub 2,2 kW (3 KM) przy lekkim przeciążeniu 120% In. Napięcie zasilania 380–480 V AC, prąd wyjściowy 4,0 A, stopień ochrony IP20. Zintegrowany filtr EMC oraz port Ethernet IP umożliwiają łatwą integrację z sieciami przemysłowymi. Dzięki konstrukcji zapewniającej moment rozruchowy do 220% wartości nominalnej w ciągu 2 sekund, napęd doskonale sprawdza się w aplikacjach wymagających wysokiej dynamiki procesu.

• Zakres napięcia zasilania 380–480 V AC: uniwersalność podłączenia do typowych sieci trójfazowych w przemyśle, bez konieczności stosowania dodatkowych transformatorów.
• Prąd wyjściowy 4,0 A i moc 1,5 kW (znaczne przeciążenie 150% In) / 2,2 kW (lekkie przeciążenie 120% In): elastyczność doboru do wymagań aplikacji – zarówno do pracy z dużym przeciążeniem, jak i normalnej pracy ciągłej.
• Moment obrotowy do 220% In w ciągu 2 s: wysoka dynamika rozruchu i przeciążeń, niezbędna w aplikacjach takich jak przenośniki, mieszadła czy pompy o dużym momencie startowym.
• Zintegrowany filtr EMC i port Ethernet IP: redukcja zakłóceń elektromagnetycznych oraz łatwa komunikacja z systemami sterowania (PLC, SCADA) i serwerem sieciowym do zdalnego monitorowania.
• Kompatybilność z oprogramowaniem SoMove: szybkie zapisywanie i przenoszenie konfiguracji na napęd zapasowy, minimalizacja czasu przestojów podczas serwisu.

Zgodność z Normami

Przemiennik częstotliwości Altivar 340 został zaprojektowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa i kompatybilności elektromagnetycznej. Urządzenie posiada oznaczenie CE, potwierdzające spełnienie wymogów dyrektyw Unii Europejskiej. Do montażu i eksploatacji należy stosować się do wytycznych producenta zawartych w dokumentacji technicznej.

Zastosowanie

Altivar 340 ATV340U15N4E jest przeznaczony do precyzyjnego sterowania prędkością i momentem obrotowym silników w aplikacjach o wysokiej dynamice. Sprawdza się zarówno w nowych instalacjach, jak i modernizacjach istniejących układów napędowych.

• Sterowanie przenośnikami, podajnikami i liniami transportowymi w przemyśle spożywczym, opakowaniowym i logistyce.
• Napędy pomp, wentylatorów i sprężarek wymagających regulacji wydajności w systemach HVAC i wodno-kanalizacyjnych.
• Maszyny pakujące, narzędzia obróbcze i robotyka – aplikacje z częstymi cyklami start-stop i wysokim momentem rozruchowym.
• Systemy automatyki budynkowej i przemysłowej, gdzie wymagana jest komunikacja Ethernet IP oraz zdalny monitoring parametrów pracy.

Wskazówki Montażowe

Montaż i uruchomienie przemiennika częstotliwości może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po zapoznaniu się z pełną instrukcją producenta. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania i odczekać wymagany czas na rozładowanie kondensatorów (zgodnie z dokumentacją). Urządzenie należy montować na płycie montażowej lub w szafie sterowniczej w pozycji zapewniającej odpowiednią cyrkulację powietrza. Przekroje przewodów zasilających i silnikowych dobrać do prądu znamionowego 4,0 A, uwzględniając warunki środowiskowe. Nie stosować przemiennika w atmosferze wybuchowej bez dodatkowego certyfikatu.

FAQ

• Jaki jest stopień ochrony przemiennika ATV340U15N4E? Stopień ochrony IP20 – urządzenie przeznaczone do montażu w suchych pomieszczeniach, w szafach sterowniczych lub obudowach zapewniających wyższy stopień ochrony przed pyłem i wilgocią.
• Czy mogę podłączyć silnik asynchroniczny starego typu (bez klasy IE)? Tak, przemiennik jest kompatybilny z silnikami asynchronicznymi (także IE1, IE2, IE3), synchronicznymi i reluktancyjnymi. Należy tylko upewnić się, że parametry silnika (napięcie, prąd, moc) mieszczą się w zakresie pracy napędu.
• Jak skonfigurować przemiennik bez komputera? Do podstawowej konfiguracji można użyć wbudowanego panelu operatorskiego (jeśli jest zamontowany) lub podłączyć się przez oprogramowanie SoMove na komputerze. Zalecamy skorzystanie z dedykowanego oprogramowania, ponieważ umożliwia ono szybkie zapisanie i przywrócenie ustawień.
