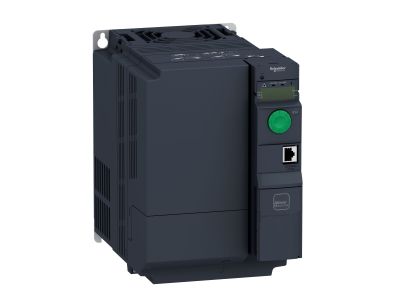

Przemiennik częstotliwości ATV320 książkowy 3-fazowy 380 500V 5,5KW, Altivar 320 | ATV320U55N4B Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Schneider Electric z serii Altivar 320 (ATV320U55N4B) to zaawansowane rozwiązanie napędowe zaprojektowane z myślą o maksymalnej wydajności i niezawodności w aplikacjach przemysłowych. Urządzenie charakteryzuje się konstrukcją o formacie książkowym (Book), co pozwala na znaczną oszczędność miejsca w szafach sterowniczych poprzez montaż jeden obok drugiego. Przemiennik obsługuje szeroki zakres napięcia wejściowego od 380V do 500V AC w układzie 3-fazowym, co czyni go uniwersalnym rozwiązaniem dla globalnych standardów energetycznych.

• Wysoka wydajność prądowa: Urządzenie obsługuje prąd znamionowy o wartości do 14,3 A, co pozwala na stabilne zasilanie silników o mocy znamionowej do 5,5 kW (7,5 KM).
• Wszechstronność silnikowa: Możliwość sterowania zarówno silnikami asynchronicznymi, jak i synchronicznymi, co zwiększa elastyczność projektową.
• Zintegrowany filtr EMC: Wbudowany filtr kompatybilności elektromagnetycznej redukuje zakłócenia wysokiej częstotliwości, zapewniając stabilną pracę innych urządzeń elektronicznych w tej samej sieci.
• Efektywność energetyczna: Zoptymalizowane algorytmy sterowania pozwalają na redukcję zużycia energii elektrycznej nawet o 30% w porównaniu do tradycyjnych metod sterowania.
• Komunikacja: Standardowo wbudowane protokoły CANopen oraz Modbus RTU umożliwiają natychmiastową integrację z systemami nadrzędnymi PLC i architekturami automatyki.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo użytkowania w wymagających środowiskach produkcyjnych. Posiada stopień ochrony IP20, co oznacza zabezpieczenie przed dostępem do części niebezpiecznych palcem oraz przed obcymi ciałami stałymi o średnicy 12,5 mm i większej. Urządzenie spełnia wymagania dyrektyw niskonapięciowych oraz kompatybilności elektromagnetycznej (EMC), co jest kluczowe dla certyfikacji maszyn znakiem CE.

Zastosowanie

Przemiennik Altivar 320 o mocy 5,5 kW jest dedykowany do obsługi prostych i średniozaawansowanych maszyn przemysłowych oraz komercyjnych. Dzięki swojej charakterystyce idealnie sprawdza się w następujących obszarach:

• Maszyny pakujące: Precyzyjne sterowanie prędkością przenośników i dozowników.
• Transport bliski: Obsługa taśmociągów, wind towarowych oraz systemów sortujących.
• Siłowniki mechaniczne: Sterowanie ruchem liniowym i obrotowym w procesach montażowych.
• Urządzenia dźwigowe: Bezpieczne podnoszenie i opuszczanie ładunków dzięki zaawansowanym funkcjom momentu obrotowego.

Wskazówki Montażowe

Podczas instalacji przemiennika ATV320U55N4B należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Montaż mechaniczny: Dzięki obudowie typu książkowego, przemiennik można montować pionowo, zachowując minimalne odstępy wentylacyjne określone w dokumentacji technicznej, co optymalizuje przepływ powietrza chłodzącego.
• Podłączenie elektryczne: Należy stosować przewody o odpowiednim przekroju poprzecznym, dostosowanym do prądu 14,3 A, aby uniknąć spadków napięcia i przegrzewania się izolacji.
• Moment dokręcania: Wszystkie zaciski śrubowe powinny być dokręcone z momentem zalecanym przez producenta, co zapobiega powstawaniu łuków elektrycznych i awarii styków.
• Konfiguracja programowa: Wykorzystanie oprogramowania SoMove pozwala na szybkie przygotowanie nastaw offline, ich transfer do urządzenia oraz łatwe kopiowanie parametrów w przypadku konieczności wymiany napędu, co minimalizuje przestoje serwisowe.

FAQ

1. Czy ten przemiennik posiada wbudowane funkcje bezpieczeństwa?
Tak, seria Altivar 320 oferuje kompleksowe funkcje bezpieczeństwa (takie jak STO - Safe Torque Off), które są niezbędne w nowoczesnych systemach ochrony maszyn.

2. Czy mogę sterować tym napędem za pomocą sieci Ethernet?
Standardowo urządzenie posiada Modbus i CANopen. Obsługa innych protokołów, takich jak EtherNet/IP czy PROFINET, jest możliwa poprzez zastosowanie opcjonalnych kart komunikacyjnych.

3. Czy stopień ochrony IP20 pozwala na montaż poza szafą sterowniczą?
Nie, stopień ochrony IP20 wymaga montażu wewnątrz obudowy lub szafy sterowniczej, która zapewni ochronę przed pyłem i wilgocią.
