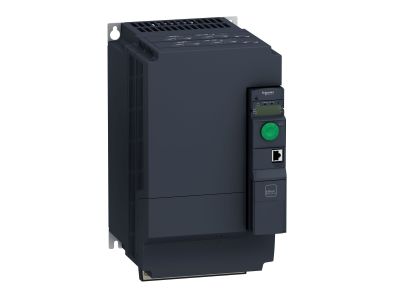

Przemiennik częstotliwości ATV320 książkowy 3-fazowy 380/500V 11KW, Altivar 320 | ATV320D11N4B Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Altivar 320 o numerze katalogowym ATV320D11N4B to zaawansowane rozwiązanie od Schneider Electric, zaprojektowane z myślą o precyzyjnym sterowaniu silnikami synchronicznymi oraz asynchronicznymi. Urządzenie charakteryzuje się mocą znamionową wynoszącą 11 kW (15 KM) oraz zdolnością do obsługi prądu wyjściowego o natężeniu do 27,7 A. Dzięki szerokiemu zakresowi napięcia wejściowego od 380V do 500V AC, falownik ten doskonale sprawdza się w zróżnicowanych warunkach zasilania przemysłowego.

• Konstrukcja książkowa (Book format): Specjalna obudowa pozwala na montaż urządzeń bezpośrednio obok siebie, co znacząco redukuje zapotrzebowanie na miejsce w szafie sterowniczej.
• Zintegrowany filtr EMC: Wbudowany filtr kompatybilności elektromagnetycznej minimalizuje zakłócenia wysokiej częstotliwości, co jest kluczowe dla stabilnej pracy czułej elektroniki w otoczeniu przemysłowym.
• Zaawansowana komunikacja: Standardowa obsługa protokołów CANopen oraz Modbus RTU umożliwia natychmiastową integrację z systemami nadrzędnymi PLC bez konieczności zakupu dodatkowych kart komunikacyjnych.
• Efektywność energetyczna: Zoptymalizowane algorytmy sterowania pozwalają na redukcję zużycia energii elektrycznej nawet o 30%, co przekłada się na realne oszczędności operacyjne.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo i niezawodność w wymagających aplikacjach. Posiada stopień ochrony IP20, co oznacza zabezpieczenie przed dostępem do części niebezpiecznych palcem oraz przed obcymi ciałami stałymi o średnicy 12,5 mm i większej. Urządzenie spełnia wymagania dyrektyw niskonapięciowych oraz kompatybilności elektromagnetycznej (EMC), co potwierdzają certyfikaty CE oraz zgodność z normami IEC/EN 61800-3 i IEC/EN 61800-5-1.

Zastosowanie

Przemiennik Altivar 320 jest dedykowany do obsługi prostych i średniozaawansowanych maszyn przemysłowych. Jego wszechstronność sprawia, że jest idealnym wyborem dla:

• Maszyn pakujących: Precyzyjne pozycjonowanie i płynna regulacja prędkości taśmociągów.
• Systemów transportu bliskiego: Sterowanie przenośnikami rolkowymi i taśmowymi o dużym obciążeniu.
• Urządzeń dźwigowych: Bezpieczna obsługa wciągników i suwnic dzięki wysokiemu momentowi rozruchowemu.
• Siłowników mechanicznych: Dokładna kontrola ruchu liniowego w procesach produkcyjnych.

Wskazówki Montażowe

Podczas instalacji modelu ATV320D11N4B należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Chłodzenie: Mimo kompaktowej budowy książkowej, należy zapewnić odpowiednią przestrzeń nad i pod urządzeniem dla swobodnej cyrkulacji powietrza chłodzącego.
• Okablowanie: Przekrój przewodów zasilających i silnikowych musi być dobrany do prądu znamionowego 27,7 A, aby uniknąć spadków napięcia i przegrzewania izolacji.
• Moment dokręcania: Wszystkie zaciski śrubowe powinny być dokręcone z momentem określonym w dokumentacji technicznej, co zapobiega powstawaniu łuków elektrycznych na stykach.
• Konfiguracja: Wykorzystanie oprogramowania SoMove pozwala na szybkie przygotowanie nastaw w trybie offline i ich transfer do urządzenia, co skraca czas uruchomienia instalacji.

FAQ

• Czy ten falownik może współpracować z silnikami o magnesach trwałych? Tak, Altivar 320 obsługuje zarówno silniki asynchroniczne, jak i synchroniczne (silniki PM).
• Jaki jest stopień ochrony tego urządzenia? Urządzenie posiada stopień ochrony IP20, co wymaga montażu wewnątrz obudowy lub szafy sterowniczej chroniącej przed pyłem i wilgocią.
• Czy muszę dokupić filtr EMC osobno? Nie, ten model posiada zintegrowany filtr EMC, co upraszcza instalację i obniża koszty całkowite systemu.
• Czy oprogramowanie SoMove jest płatne? Podstawowe funkcje konfiguracyjne SoMove są udostępniane przez Schneider Electric w celu ułatwienia parametryzacji napędów.
