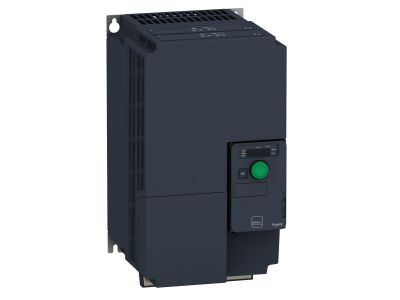

Przemiennik częstotliwości ATV320 kompakt 3-fazowy 380/500V 11kW, Altivar 320 | ATV320D11N4C Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Schneider Electric z serii Altivar 320 (ATV320D11N4C) to zaawansowane rozwiązanie napędowe w obudowie typu kompakt, zaprojektowane z myślą o optymalizacji pracy systemów automatyki przemysłowej. Urządzenie charakteryzuje się mocą znamionową wynoszącą 11 kW (15 KM), co pozwala na efektywne sterowanie silnikami o dużym zapotrzebowaniu energetycznym. Dzięki szerokiemu zakresowi napięcia wejściowego od 380V do 500V AC, falownik ten jest niezwykle uniwersalny w zastosowaniach międzynarodowych.

• Wszechstronność sterowania: Urządzenie umożliwia zasilanie zarówno silników asynchronicznych, jak i synchronicznych, co zwiększa elastyczność projektową.
• Wydajność prądowa: Obciążalność prądowa do 27,7 A gwarantuje stabilną pracę nawet przy wymagających cyklach obciążenia.
• Zintegrowany filtr EMC: Wbudowany filtr kompatybilności elektromagnetycznej redukuje zakłócenia wysokiej częstotliwości, co eliminuje konieczność montażu dodatkowych komponentów zewnętrznych.
• Stopień ochrony IP20: Konstrukcja przystosowana do montażu wewnątrz szaf sterowniczych, zapewniająca ochronę przed dostępem do części niebezpiecznych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo i niezawodność w środowisku przemysłowym. Przemiennik spełnia wymagania dyrektyw niskonapięciowych oraz kompatybilności elektromagnetycznej (EMC). Dzięki wbudowanym funkcjom bezpieczeństwa, urządzenie wspiera realizację systemów sterowania zgodnych z wysokimi kategoriami bezpieczeństwa maszynowego, co jest kluczowe w nowoczesnych zakładach produkcyjnych.

Zastosowanie

Model ATV320D11N4C znajduje szerokie zastosowanie w sektorze OEM oraz w utrzymaniu ruchu. Jest dedykowany do maszyn o średnim stopniu skomplikowania, gdzie wymagana jest precyzja i niezawodność. Idealnie sprawdza się w:

• Maszynach pakujących: Precyzyjne sterowanie prędkością przenośników i dozowników.
• Transporcie bliskim: Obsługa taśmociągów i systemów sortujących.
• Urządzeniach dźwigowych: Kontrola ruchów pionowych i poziomych w suwnicach i wciągnikach.
• Siłownikach mechanicznych: Realizacja zaawansowanych profili ruchu w maszynach specjalistycznych.

Wskazówki Montażowe

Podczas instalacji przemiennika częstotliwości Altivar 320 należy zwrócić szczególną uwagę na odpowiednią cyrkulację powietrza wewnątrz szafy sterowniczej, aby zapewnić optymalne chłodzenie radiatora. Montaż powinien odbywać się w pozycji pionowej. Przewody zasilające oraz silnikowe powinny być prowadzone zgodnie z zasadami EMC (użycie kabli ekranowanych dla silnika). Moment dokręcania zacisków mocy musi być zgodny z dokumentacją techniczną, aby uniknąć przegrzewania się styków przy prądzie znamionowym 27,7 A. Zaleca się stosowanie zabezpieczeń nadprądowych dostosowanych do charakterystyki pracy falownika.

FAQ

• Czy ten falownik posiada wbudowany filtr przeciwzakłóceniowy? Tak, model ten posiada zintegrowany filtr EMC, co znacząco upraszcza instalację i redukuje koszty osprzętu.
• Jakie silniki mogę podłączyć do ATV320D11N4C? Urządzenie obsługuje zarówno standardowe silniki asynchroniczne, jak i nowoczesne silniki synchroniczne z magnesami trwałymi.
• Czy urządzenie nadaje się do pracy w trudnych warunkach? Stopień ochrony IP20 oznacza, że przemiennik musi być zamontowany w obudowie lub szafie sterowniczej chroniącej przed pyłem i wilgocią.
