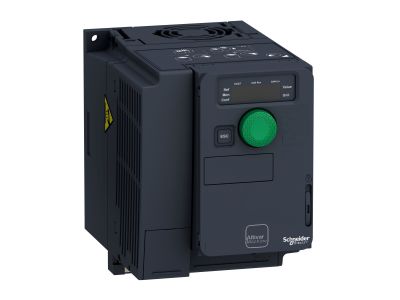

Przemiennik częstotliwości ATV320 kompakt 3-fazowy 380/500V 1,1KW, Altivar 320 | ATV320U11N4C Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Schneider Electric z serii Altivar 320 (ATV320U11N4C) to zaawansowane rozwiązanie napędowe zaprojektowane z myślą o maksymalnej wydajności i oszczędności miejsca w szafach sterowniczych. Urządzenie charakteryzuje się kompaktową budową typu 'kompakt', co pozwala na pionowe układanie napędów obok siebie, znacząco redukując powierzchnię zajmowaną przez system automatyki. Przemiennik obsługuje silniki o mocy znamionowej do 1,1 kW (1,5 KM) przy prądzie wyjściowym wynoszącym 3,0 A.

• Wszechstronność sterowania: Urządzenie jest w pełni kompatybilne zarówno z silnikami asynchronicznymi, jak i synchronicznymi, co zapewnia elastyczność w doborze jednostek napędowych.
• Zintegrowany filtr EMC: Wbudowany filtr kompatybilności elektromagnetycznej minimalizuje zakłócenia wysokiej częstotliwości, co jest kluczowe dla stabilnej pracy czułej elektroniki w otoczeniu przemysłowym.
• Zaawansowana komunikacja: Standardowo zintegrowane protokoły CANopen oraz Modbus RTU umożliwiają błyskawiczną integrację z systemami nadrzędnymi PLC bez konieczności zakupu dodatkowych kart komunikacyjnych.
• Efektywność energetyczna: Zoptymalizowane algorytmy sterowania pozwalają na redukcję zużycia energii elektrycznej nawet o 30%, co bezpośrednio przekłada się na niższe koszty eksploatacji obiektu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany pod kątem rygorystycznych wymagań przemysłowych. Posiada stopień ochrony IP20, co oznacza zabezpieczenie przed dostępem do części niebezpiecznych palcem oraz ochronę przed obcymi ciałami stałymi o średnicy 12,5 mm i większej. Przemiennik spełnia międzynarodowe standardy bezpieczeństwa i kompatybilności elektromagnetycznej, co potwierdza zintegrowany filtr EMC klasy przemysłowej, ułatwiający spełnienie dyrektyw unijnych dotyczących maszyn.

Zastosowanie

Altivar 320 w wersji kompaktowej jest dedykowany do pracy w wymagających aplikacjach przemysłowych i komercyjnych. Dzięki swojej charakterystyce idealnie sprawdza się w:

• Maszynach pakujących: Precyzyjne sterowanie prędkością i momentem obrotowym.
• Systemach transportu bliskiego: Obsługa przenośników taśmowych i rolek transportowych.
• Siłownikach mechanicznych: Realizacja złożonych ruchów w procesach produkcyjnych.
• Urządzeniach dźwigowych: Bezpieczne i płynne podnoszenie oraz opuszczanie ładunków.

Wskazówki Montażowe

Podczas instalacji przemiennika ATV320U11N4C należy zwrócić uwagę na następujące aspekty techniczne:

• Montaż pionowy: Konstrukcja umożliwia montaż jeden obok drugiego, jednak należy zachować odpowiednie odstępy dla zapewnienia optymalnej cyrkulacji powietrza chłodzącego.
• Zasilanie: Urządzenie wymaga trójfazowego napięcia zasilającego w zakresie od 380V do 500V AC. Przekroje przewodów zasilających i silnikowych powinny być dobrane zgodnie z prądem znamionowym 3,0 A.
• Konfiguracja: Wykorzystanie oprogramowania SoMove pozwala na szybkie przygotowanie nastaw na komputerze i ich transfer do urządzenia, co skraca czas uruchomienia i ułatwia serwisowanie w przypadku wymiany jednostki.

FAQ

• Czy ten przemiennik posiada wbudowany filtr przeciwzakłóceniowy? Tak, model ten posiada zintegrowany filtr EMC, co pozwala na redukcję emisji zakłóceń do sieci zasilającej.
• Jakie silniki mogę podłączyć do ATV320U11N4C? Urządzenie wspiera zarówno standardowe silniki asynchroniczne, jak i energooszczędne silniki synchroniczne o mocy do 1,1 kW.
• Czy mogę kopiować ustawienia między napędami? Tak, dzięki kompatybilności z narzędziem SoMove, konfigurację można zapisać w pliku i wgrać do innego przemiennika, co minimalizuje przestoje konserwacyjne.
