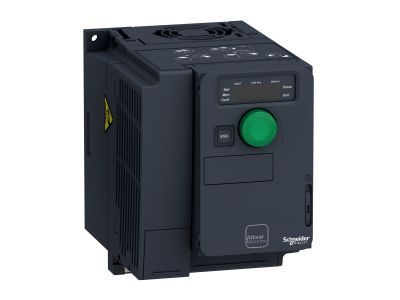

Przemiennik częstotliwości ATV320 kompakt 3-fazowy 380/500V 0,55KW, Altivar 320 | ATV320U06N4C Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Schneider Electric z serii Altivar 320, o oznaczeniu katalogowym ATV320U06N4C, to zaawansowane rozwiązanie napędowe zaprojektowane z myślą o maksymalnej wydajności i oszczędności miejsca w szafach sterowniczych. Urządzenie charakteryzuje się kompaktową budową typu 'Compact', co pozwala na pionowe układanie napędów obok siebie, znacząco redukując całkowitą powierzchnię zajmowaną przez system sterowania. Przemiennik jest przystosowany do zasilania trójfazowego w szerokim zakresie napięć od 380V do 500V AC, co czyni go uniwersalnym rozwiązaniem w standardach przemysłowych.

• Wydajność prądowa: Urządzenie obsługuje prąd wyjściowy do 1,9 A, co pozwala na precyzyjne sterowanie silnikami o mocy znamionowej do 0,55 kW (0,75 KM).
• Wszechstronność silnikowa: Algorytmy sterowania umożliwiają efektywną współpracę zarówno z silnikami asynchronicznymi, jak i synchronicznymi, zapewniając wysoką dynamikę pracy.
• Zintegrowany filtr EMC: Wbudowany filtr kompatybilności elektromagnetycznej klasy C2 minimalizuje zakłócenia emitowane do sieci, co upraszcza instalację i redukuje koszty dodatkowych komponentów.
• Komunikacja: Standardowo zintegrowane protokoły CANopen oraz Modbus RTU umożliwiają błyskawiczną integrację z systemami nadrzędnymi PLC bez konieczności zakupu opcjonalnych kart sieciowych.
• Efektywność energetyczna: Zoptymalizowane algorytmy sterowania pozwalają na redukcję zużycia energii elektrycznej nawet o 30% w porównaniu do tradycyjnych metod sterowania.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo i niezawodność w trudnych warunkach przemysłowych. Stopień ochrony IP20 zapewnia podstawową ochronę przed dotykiem części pod napięciem, wymagając montażu w obudowie lub szafie sterowniczej. Urządzenie spełnia wymagania dyrektyw niskonapięciowych oraz kompatybilności elektromagnetycznej (EMC), a także posiada certyfikaty dopuszczające do użytku na rynkach globalnych (CE, UL, CSA, EAC).

Zastosowanie

Altivar 320 w wersji kompaktowej jest dedykowany do obsługi prostych oraz średniozaawansowanych maszyn przemysłowych. Dzięki swojej niezawodności i precyzji znajduje zastosowanie w:

• Maszynach pakujących: Precyzyjne pozycjonowanie i regulacja prędkości przenośników.
• Transporcie bliskim: Sterowanie taśmociągami, rolotokami oraz systemami sortowania.
• Siłownikach mechanicznych: Realizacja powtarzalnych ruchów liniowych i obrotowych.
• Urządzeniach dźwigowych: Obsługa wciągników i mechanizmów pomocniczych wymagających stabilnego momentu obrotowego.

Wskazówki Montażowe

Podczas instalacji przemiennika ATV320U06N4C należy zwrócić uwagę na następujące aspekty techniczne:

• Montaż mechaniczny: Dzięki konstrukcji typu 'Compact' możliwy jest montaż bezpośrednio obok innych urządzeń, jednak należy zachować odpowiednie odstępy góra/dół dla zapewnienia swobodnej cyrkulacji powietrza chłodzącego.
• Podłączenie elektryczne: Należy stosować przewody o odpowiednim przekroju znamionowym, dostosowanym do prądu 1,9 A, oraz pamiętać o prawidłowym dokręceniu zacisków śrubowych z momentem określonym w dokumentacji technicznej.
• Konfiguracja: Wykorzystanie darmowego oprogramowania SoMove pozwala na szybkie przygotowanie nastaw na komputerze i ich transfer do urządzenia, co jest kluczowe przy seryjnej produkcji maszyn lub szybkiej wymianie serwisowej.

FAQ

• Czy ten przemiennik posiada wbudowany moduł bezpieczeństwa? Tak, seria Altivar 320 posiada zintegrowane funkcje bezpieczeństwa (takie jak STO - Safe Torque Off), co podnosi poziom ochrony operatora maszyny.
• Czy mogę sterować tym napędem za pomocą sygnałów analogowych? Tak, urządzenie posiada konfigurowalne wejścia i wyjścia analogowe oraz cyfrowe, co pozwala na sterowanie lokalne za pomocą potencjometru lub przełączników.
• Czy oprogramowanie SoMove jest płatne? Podstawowa wersja oprogramowania SoMove służąca do konfiguracji napędów Schneider Electric jest dostępna bezpłatnie dla użytkowników.
