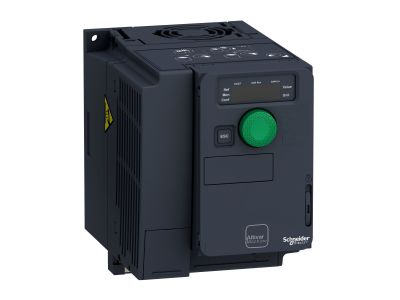

Przemiennik częstotliwości ATV320 kompakt 3-fazowy 200/240VAC 50/60Hz 1,1kW 6,9A IP20, Altivar 320 | ATV320U11M3C Schneider Electric

Opis i Kluczowe Cechy

Schneider Electric Altivar 320, model ATV320U11M3C, to kompaktowy przemiennik częstotliwości przystosowany do zasilania silników synchronicznych i asynchronicznych. Urządzenie pracuje z sieci trójfazowej 200–240 V AC (50/60 Hz) i zapewnia prąd wyjściowy 6,9 A przy mocy 1,1 kW (1,5 KM). Dzięki szerokości 140 mm i wysokości 184 mm (format kompaktowy) idealnie nadaje się do montażu w ciasnych szafach sterowniczych, zmniejszając zajmowaną powierzchnię maszyny.

• Prąd wyjściowy 6,9 A / moc 1,1 kW: Bezpieczne sterowanie silnikami o typowym obciążeniu w lekkim przemyśle i automatyce komercyjnej, bez ryzyka przeciążenia.
• Kompaktowa budowa: Umożliwia pionowe ustawienie napędów w szafie, oszczędzając miejsce i upraszczając okablowanie.
• Wbudowana łączność CANopen i Modbus: Głęboka integracja z istniejącą architekturą automatyki – brak konieczności stosowania dodatkowych konwerterów czy bramek.
• Zoptymalizowane zużycie energii: Zaawansowane algorytmy sterowania pozwalają na oszczędności energii sięgające 30% w typowych aplikacjach.
• Kompatybilność z oprogramowaniem SoMove: Szybkie zapisywanie, kopiowanie i przesyłanie konfiguracji do napędu zapasowego – skraca czas przestojów podczas serwisu.

Zgodność z Normami

Przemiennik częstotliwości Altivar 320 został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Producent deklaruje spełnienie wymogów dyrektyw niskonapięciowej i EMC, co gwarantuje bezpieczną pracę w środowisku przemysłowym i komercyjnym. Szczegółowe normy (np. IEC/EN) znajdują się w dokumentacji technicznej produktu.

Zastosowanie

Altivar 320 ATV320U11M3C to napęd dedykowany prostym maszynom przemysłowym i komercyjnym, w których niezawodność, kompaktowość i łatwość konfiguracji mają kluczowe znaczenie.

• Maszyny pakujące – precyzyjna kontrola prędkości podajników i taśm.
• Urządzenia transportu bliskiego – przenośniki taśmowe, rolkowe, sortowniki.
• Siłowniki mechaniczne – napędy pozycjonerów, podajników ślimakowych, mieszadeł.
• Urządzenia dźwigowe – małe wciągniki, podnośniki, manipulatory (z zachowaniem wymogów bezpieczeństwa).

Wskazówki Montażowe

Montaż i podłączenie przemiennika częstotliwości może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) lub bezpośrednio na płycie montażowej. Przed podłączeniem należy zapoznać się z dokumentacją producenta dotyczącą momentów dokręcania zacisków oraz doboru przekroju przewodów odpowiedniego dla prądu 6,9 A. Zaleca się zachowanie odstępów wentylacyjnych zgodnych z instrukcją – zapewnia to prawidłowe chłodzenie i długą żywotność napędu.

FAQ

• Czy przemiennik ATV320U11M3C ma wbudowane podświetlenie wyświetlacza? W standardowym wyposażeniu urządzenie posiada wyświetlacz LCD z podświetleniem, umożliwiający odczyt parametrów i konfigurację bez dodatkowego oprogramowania.
• Jaki jest stopień ochrony tego przemiennika? Stopień ochrony IP20 – oznacza ochronę przed dostępem do części niebezpiecznych palcem oraz przed ciałami stałymi o średnicy ≥12 mm. Urządzenie należy montować w szafie sterowniczej o wyższym IP.
• Czy można pracować w trybie sterowania wektorowego bez enkodera? Tak, ATV320 obsługuje sterowanie wektorowe bez czujnika prędkości (sensorless vector control) dla silników asynchronicznych, co zapewnia wysoki moment rozruchowy i stabilną pracę w szerokim zakresie prędkości.
