Przemiennik częstotliwości ATV320 kompakt 1-fazowy 1x200 240V 0,37KW, Altivar 320 | ATV320U04M2C Schneider Electric

Opis i Kluczowe Cechy

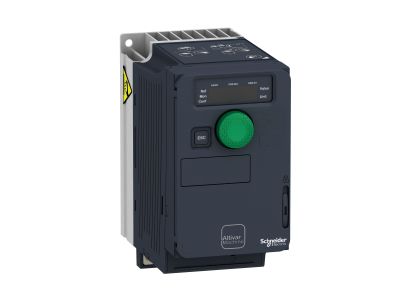

Przemiennik częstotliwości Schneider Electric z serii Altivar 320, o oznaczeniu katalogowym ATV320U04M2C, to zaawansowane rozwiązanie napędowe zaprojektowane z myślą o maksymalnej wydajności w kompaktowej formie. Urządzenie charakteryzuje się zasilaniem jednofazowym o napięciu znamionowym w zakresie od 200V do 240V AC, co pozwala na elastyczne wdrożenie w standardowych instalacjach przemysłowych. Dzięki mocy znamionowej wynoszącej 0,37 kW (0,5 KM) oraz prądowi wyjściowemu o obciążalności do 3,3 A, falownik ten stanowi idealne serce układu napędowego dla silników synchronicznych i asynchronicznych.

• Zintegrowany filtr EMC: Wbudowany filtr kompatybilności elektromagnetycznej redukuje zakłócenia wysokiej częstotliwości, co jest kluczowe dla stabilnej pracy czułej elektroniki w szafie sterowniczej.
• Kompaktowa obudowa (Format Kompakt): Specjalna konstrukcja umożliwia pionowe układanie napędów obok siebie, co znacząco redukuje zapotrzebowanie na przestrzeń montażową wewnątrz maszyny.
• Zaawansowana komunikacja: Standardowo wbudowane protokoły CANopen oraz Modbus RTU pozwalają na pełną integrację z systemami sterowania PLC bez konieczności zakupu dodatkowych kart komunikacyjnych.
• Efektywność energetyczna: Zoptymalizowane algorytmy sterowania pozwalają na redukcję zużycia energii elektrycznej nawet o 30% w porównaniu do tradycyjnych metod sterowania.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo i niezawodność w trudnych warunkach przemysłowych. Stopień ochrony IP20 zapewnia podstawową ochronę przed dostępem do części niebezpiecznych, co jest standardem dla urządzeń montowanych wewnątrz obudów i szaf sterowniczych. Urządzenie spełnia wymagania dyrektyw niskonapięciowych oraz kompatybilności elektromagnetycznej, co potwierdza certyfikacja CE oraz zgodność z globalnymi standardami bezpieczeństwa maszynowego.

Zastosowanie

Przemiennik Altivar 320 ATV320U04M2C jest dedykowany do obsługi prostych oraz średniozaawansowanych maszyn przemysłowych i komercyjnych. Jego wszechstronność sprawia, że znajduje zastosowanie w takich obszarach jak:

• Maszyny pakujące: Precyzyjne sterowanie prędkością przenośników i dozowników.
• Transport bliski: Obsługa taśmociągów, podajników oraz systemów sortujących.
• Siłowniki mechaniczne: Sterowanie ruchem liniowym w aplikacjach pozycjonowania.
• Urządzenia dźwigowe: Bezpieczna obsługa wciągników i mechanizmów podnoszenia o mniejszej mocy.

Wskazówki Montażowe

Podczas instalacji przemiennika ATV320U04M2C należy zwrócić szczególną uwagę na parametry środowiskowe oraz elektryczne. Montaż powinien odbywać się w pozycji pionowej, aby zapewnić optymalną cyrkulację powietrza chłodzącego. Dzięki kompaktowej budowie, możliwe jest montowanie urządzeń bezpośrednio obok siebie (tzw. side-by-side), co optymalizuje miejsce na szynie DIN lub płycie montażowej. Należy pamiętać o stosowaniu odpowiednich przekrojów przewodów zasilających i silnikowych, dostosowanych do prądu 3,3 A, oraz o zachowaniu zalecanych momentów dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków. Do konfiguracji zaleca się oprogramowanie SoMove, które pozwala na szybkie kopiowanie parametrów między urządzeniami.

FAQ

• Czy ten falownik posiada wbudowany filtr przeciwzakłóceniowy? Tak, model ten posiada zintegrowany filtr EMC, co ułatwia spełnienie wymogów dotyczących emisji zakłóceń bez dodatkowych komponentów.
• Jakie silniki mogę podłączyć do tego urządzenia? Przemiennik obsługuje zarówno standardowe silniki asynchroniczne, jak i nowoczesne silniki synchroniczne o mocy do 0,37 kW.
• Czy urządzenie wspiera komunikację sieciową? Tak, Altivar 320 posiada fabrycznie wbudowane porty komunikacyjne dla protokołów Modbus i CANopen.
• Czy mogę przenieść ustawienia z jednego falownika na drugi? Tak, dzięki kompatybilności z oprogramowaniem SoMove oraz opcjonalnym modułom pamięci, przenoszenie konfiguracji jest szybkie i nie wymaga ponownego programowania ręcznego.
