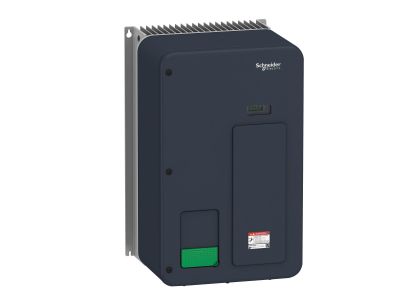

Przemiennik częstotliwości ATV320 IP66 / 3x380...500V / 5,5 kW | ATV320U55N4W Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości ATV320 (symbol ATV320U55N4W) o mocy 5,5 kW to zaawansowane urządzenie do precyzyjnej regulacji prędkości obrotowej silników trójfazowych zasilanych napięciem 3x380-500V. Stopień ochrony IP66 zapewnia niezawodną pracę nawet w trudnych warunkach przemysłowych, w tym w środowiskach zapylonych lub z wilgocią. Kompaktowa konstrukcja ułatwia montaż w szafach sterowniczych lub na szynach DIN.

• Moc 5,5 kW przy napięciu 3x380-500V: Zapewnia stabilną pracę silników o mocy do 5,5 kW, idealny do napędów wentylatorów, pomp, przenośników taśmowych i innych maszyn przemysłowych.
• Stopień ochrony IP66: Odporność na wnikanie pyłu i strumienia wody – odpowiedni do stosowania w halach produkcyjnych, lakierniach, magazynach lub na zewnątrz pod zadaszeniem.
• Precyzyjna regulacja prędkości: Umożliwia płynną zmianę prędkości obrotowej silnika, co przekłada się na oszczędność energii i wydłużenie żywotności maszyny.
• Komunikacja Modbus RTU (opcjonalna): Umożliwia zdalne sterowanie i monitorowanie parametrów pracy przemiennika z poziomu systemów automatyki nadrzędnej.
• Kompaktowa budowa: Zajmuje niewiele miejsca w szafie sterowniczej, co ułatwia integrację z istniejącymi układami.

Zgodność z Normami

Przemiennik częstotliwości ATV320 spełnia wymagania norm europejskich dotyczących bezpieczeństwa maszyn (EN 61800-5-1) oraz kompatybilności elektromagnetycznej (EN 61800-3). Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami maszynowymi i RoHS.

Zastosowanie

Przemiennik częstotliwości ATV320 5,5 kW znajduje zastosowanie w szerokim zakresie aplikacji przemysłowych wymagających precyzyjnej kontroli prędkości silników trójfazowych.

• Napędy wentylatorów i dmuchaw w systemach wentylacji przemysłowej – oszczędność energii do 30% w porównaniu z tradycyjnymi metodami regulacji.
• Sterowanie pompami wodnymi w instalacjach przemysłowych i systemach nawadniania – płynna regulacja wydajności.
• Napędy przenośników taśmowych w halach produkcyjnych i magazynach – precyzyjne dostosowanie prędkości do aktualnego obciążenia.
• Sterowanie silnikami w maszynach pakujących, frezarkach CNC i innych urządzeniach wymagających dokładnej kontroli prędkości.

Wskazówki Montażowe

Montaż przemiennika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną. Urządzenie należy zamontować w pozycji pionowej, zapewniając odpowiednią wentylację (minimalna odległość od ścianki szafy: 50 mm). Przed podłączeniem należy upewnić się, że napięcie zasilania jest zgodne z parametrami przemiennika (3x380-500V). Podłączenia elektryczne powinny być wykonane przez osobę z odpowiednimi uprawnieniami, z zachowaniem odpowiednich przekrojów kabli i momentów dokręcania (szczegóły w instrukcji producenta). Po montażu przeprowadzić testy funkcjonalne i sprawdzić poprawność działania układu.

FAQ

• Czy przemiennik ATV320 wymaga dodatkowego chłodzenia? Standardowe wyposażenie obejmuje chłodzenie konwekcyjne (radiator + wentylator). W przypadku pracy w wysokich temperaturach otoczenia (>40°C) zaleca się zapewnienie dodatkowej wentylacji lub montaż w klimatyzowanej szafie.
• Jakie protokoły komunikacyjne obsługuje przemiennik? W standardzie obsługuje protokół Modbus RTU (RS-485). Opcjonalnie dostępne są moduły rozszerzeń dla Profibus DP, CANopen lub Ethernet/IP.
• Czy przemiennik nadaje się do pracy w środowisku agresywnym chemicznie? Stopień ochrony IP66 zapewnia ochronę przed pyłem i wilgocią, jednak w środowiskach o wysokim stężeniu agresywnych substancji chemicznych zaleca się dodatkową ochronę (np. obudowa kwasoodporna) i regularną konserwację.
