Przemiennik częstotliwości ATV310, 3-fazowy, 4kW, 380-460V IP20, bez filtra EMC, Easy Altivar 310 | ATV310HU40N4E Schneider Electric

Opis i Kluczowe Cechy

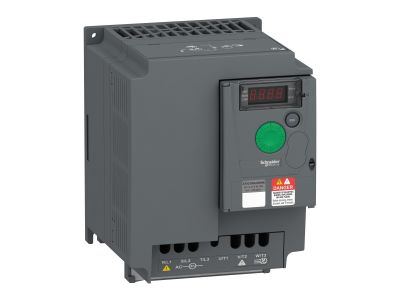

Przemiennik częstotliwości ATV310 to urządzenie zaprojektowane do sterowania trójfazowymi silnikami asynchronicznymi o mocy znamionowej do 4 kW (HD) lub 5,5 kW (ND). Pracuje w zakresie napięć zasilających 380–460 V AC, co czyni go uniwersalnym rozwiązaniem dla różnych instalacji przemysłowych. Kompaktowa konstrukcja o wymiarach 140×184×151 mm i wadze 1,8 kg ułatwia montaż w szafach sterowniczych, a jasny, 4-cyfrowy wyświetlacz LED zapewnia przejrzystą wizualizację parametrów pracy.

• Zakres napięć 380–460 V AC: Zapewnia kompatybilność z większością europejskich sieci zasilających, eliminując konieczność stosowania dodatkowych przetwornic napięcia.
• Stopień ochrony IP20: Chroni przed dotykiem przypadkowym, przeznaczony do zastosowań w suchych, chronionych wnętrzach szaf sterowniczych.
• Zintegrowane funkcje ochronne: Automatyczne wykrywanie niedociążenia i przeciążenia chroni silnik oraz instalację przed uszkodzeniami mechanicznymi i elektrycznymi.
• Kompaktowe wymiary i lekka konstrukcja: Umożliwiają łatwy montaż w ograniczonych przestrzeniach, bez konieczności modyfikacji istniejącej infrastruktury.
• Wyświetlacz LED 4-cyfrowy: Ułatwia monitorowanie kluczowych parametrów pracy (prędkość, częstotliwość, błąd) w czasie rzeczywistym, skracając czas diagnostyki.

Zgodność z Normami

Przemiennik ATV310 spełnia wymagania dyrektyw unijnych, posiada oznaczenie CE i jest zgodny z normami bezpieczeństwa dla urządzeń niskonapięciowych. Zapewnia wysoki poziom ochrony przeciwporażeniowej i kompatybilności elektromagnetycznej w zakresie niezakłócanego działania standardowych urządzeń.

Zastosowanie

ATV310 przeznaczony jest do precyzyjnego sterowania prędkością i momentem obrotowym trójfazowych silników asynchronicznych w różnych aplikacjach przemysłowych i maszynach konsumenckich.

• Maszyny tekstylne – regulacja prędkości obrotowej wałków i podajników.
• Obrabiarki CNC – precyzyjne sterowanie napędami wrzecion i osi.
• Przenośniki taśmowe i podnośniki – płynna regulacja prędkości transportu materiałów.
• Maszyny pakujące i drukarskie – synchronizacja prędkości napędów z linią produkcyjną.
• Maszyny ceramiczne – kontrola prędkości mieszadeł i formujących.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z uwzględnieniem zasad bezpieczeństwa przy pracy z urządzeniami wysokiego napięcia. Przemiennik należy zamontować w pozycji pionowej w chronionej przestrzeni (IP20), z zachowaniem minimalnych odstępów montażowych wokół urządzenia. Podłączenie zasilania i silnika powinno odbywać się zgodnie z diagramem połączeń umieszczonym na bocznej ściance obudowy. Należy zapewnić odpowiednie chłodzenie – temperatura otoczenia nie powinna przekraczać 50°C. Przed uruchomieniem należy przeprowadzić testy zabezpieczeń i funkcji ochronnych.

FAQ

• Czy przemiennik ATV310 posiada wbudowany filtr EMC? Nie – wersja bez filtra EMC wymaga zastosowania zewnętrznego filtra w przypadku instalacji wrażliwej na zakłócenia elektromagnetyczne.
• Jakie są zalecane odstępy montażowe wokół urządzenia? Minimalne odstępy montażowe nie zostały określone w danych produktu. Zaleca się konsultację z dokumentacją techniczną producenta lub instrukcją obsługi.
• Czy przemiennik można stosować w środowiskach wilgotnych? Stopień ochrony IP20 oznacza, że urządzenie nie jest odporne na wilgoć. Przeznaczony wyłącznie do suchych, chronionych wnętrz.
