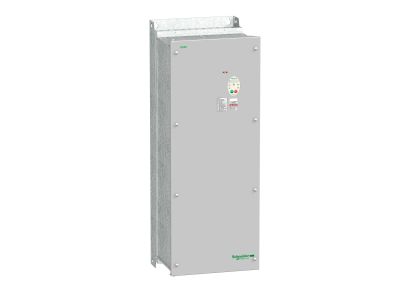

Przemiennik częstotliwości ATV212 3-fazowy 380/480VAC 50/60Hz 75kW 160A IP55 | ATV212WD75N4 Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości ATV212 o symbolu ATV212WD75N4 to trójfazowe urządzenie przeznaczone do precyzyjnej regulacji prędkości obrotowej silników indukcyjnych. Dzięki mocy 75 kW i prądzie znamionowym 160 A umożliwia bezpieczne sterowanie nawet dużymi napędami w instalacjach przemysłowych. Obudowa o stopniu ochrony IP55 zapewnia niezawodną pracę w środowiskach narażonych na kurz i wilgoć. Urządzenie przystosowane jest do sieci 380–480 V AC (50/60 Hz), co gwarantuje kompatybilność z typowymi europejskimi systemami zasilania.

• Moc znamionowa 75 kW: Umożliwia płynne sterowanie wydajnymi silnikami elektrycznymi w zastosowaniach wymagających dużego momentu obrotowego.
• Prąd znamionowy 160 A: Zapewnia bezpieczną pracę przy znacznym obciążeniu bez ryzyka przeciążenia toru zasilania.
• Napięcie zasilania 380–480 V AC 3-fazowe: Pasuje do najczęściej spotykanych sieci niskiego napięcia w przemyśle i budownictwie.
• Stopień ochrony IP55: Chroni przed wnikaniem pyłu i strugami wody – idealne do montażu w halach, kotłowniach czy strefach mycia.
• Częstotliwość wyjściowa 0–50/60 Hz (praca w sieci 50/60 Hz): Umożliwia dostosowanie prędkości pracy silnika do wymagań procesu technologicznego.

Zgodność z Normami

Przemiennik ATV212WD75N4 spełnia wymagania europejskich dyrektyw dla urządzeń elektrycznych i posiada oznakowanie CE. Jego konstrukcja jest zgodna z powszechnie przyjętymi standardami bezpieczeństwa i kompatybilności elektromagnetycznej dla przemienników częstotliwości. Aby uzyskać szczegółowe informacje o konkretnych normach, należy zapoznać się z kartą katalogową producenta.

Zastosowanie

Przemiennik częstotliwości ATV212 to uniwersalne rozwiązanie do szerokiego zakresu aplikacji przemysłowych i budynkowych, gdzie wymagana jest regulacja prędkości silników trójfazowych. Sprawdza się zarówno w instalacjach nowych, jak i modernizowanych.

• Sterowanie pompami wirowymi, głębinowymi i cyrkulacyjnymi z płynną regulacją wydajności.
• Regulacja prędkości wentylatorów w systemach wentylacji, klimatyzacji i oddymiania (HVAC).
• Napędy przenośników, podajników i mieszadeł w liniach produkcyjnych oraz magazynach.
• Automatyka budynkowa – sterowanie napędami wind, bram, kurtyn powietrznych.

Wskazówki Montażowe

Montaż, podłączenie i uruchomienie przemiennika może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP oraz wiedzę z zakresu instalacji elektrycznych. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania i odczekać czas wymagany do rozładowania kondensatorów obwodu pośredniego. Urządzenie montować na płaskiej, niepalnej powierzchni, zapewniając swobodny przepływ powietrza wokół obudowy (zgodnie z dokumentacją) – ze względu na IP55 należy zachować odstępy od ścian i nie zasłaniać otworów wentylacyjnych. Przekrój przewodów zasilających i silnikowych dobrać do prądu znamionowego 160 A oraz rzeczywistego obciążenia. Momenty dokręcania zacisków stosować zgodnie z zaleceniami producenta podanymi na tabliczce znamionowej lub w instrukcji.

FAQ

• Jaki jest stopień ochrony tego przemiennika? Przemiennik ATV212WD75N4 posiada stopień ochrony IP55, co oznacza odporność na pył oraz strugi wody – nadaje się do instalacji w pomieszczeniach wilgotnych i zakurzonych.
• Z jakim napięciem zasilania pracuje urządzenie? Urządzenie przeznaczone jest do trójfazowej sieci 380–480 V AC o częstotliwości 50 lub 60 Hz.
• Jaką moc silnika można do niego podłączyć? Przemiennik jest przystosowany do silników o mocy znamionowej do 75 kW (przy prądzie 160 A). Należy dobrać silnik o parametrach nieprzekraczających tych wartości.
