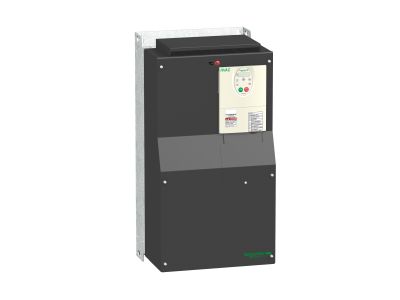

Przemiennik częstotliwości ATV212 3-fazowy 380/480VAC 50/60Hz 75kW 160A IP21 Altivar 212 | ATV212HD75N4 Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Schneider Electric Altivar 212 o symbolu ATV212HD75N4 to trójfazowy napęd przeznaczony do silników asynchronicznych w aplikacjach HVAC. Zasilany napięciem 380-480V AC (50/60Hz) zapewnia prąd wyjściowy 160A i moc 75kW (100KM), co pozwala na bezpieczne sterowanie odbiornikami o dużym obciążeniu. Wbudowany filtr EMC ogranicza zakłócenia elektromagnetyczne, a stopień ochrony IP21 umożliwia montaż w suchych pomieszczeniach.

• Prąd wyjściowy 160A: umożliwia zasilanie silników asynchronicznych o mocy do 75kW/100KM bez ryzyka przeciążenia.
• Wbudowany filtr EMC: redukuje zakłócenia przewodzone i promieniowane, ułatwiając spełnienie wymogów kompatybilności elektromagnetycznej.
• Stopień ochrony IP21: chroni przed dostępem do części niebezpiecznych oraz kroplami wody, odpowiedni do montażu w rozdzielnicach i szafach sterowniczych.
• Dedykowany do HVAC: zoptymalizowana charakterystyka sterowania dla pomp, wentylatorów i sprężarek, zapewniająca płynną regulację prędkości i oszczędność energii.
• Funkcje diagnostyczne: sygnalizacja awarii, czasu pracy, a także wykrywanie zerwania pasa, jałowej pracy pompy i awarii fazy – ułatwia konserwację prewencyjną i skraca czas przestojów.

Zgodność z Normami

Produkt spełnia wymagania europejskich dyrektyw bezpieczeństwa i kompatybilności elektromagnetycznej, posiada certyfikat CE. Zgodność z obowiązującymi normami gwarantuje bezpieczną i niezawodną pracę w instalacjach przemysłowych i budynkowych.

Zastosowanie

Przemiennik ATV212 dedykowany jest do aplikacji HVAC wymagających płynnej regulacji prędkości obrotowej silników asynchronicznych. Znajduje zastosowanie w systemach wentylacji, ogrzewania, klimatyzacji oraz transportu cieczy i powietrza.

• Sterowanie prędkością pomp obiegowych, zasilających i cyrkulacyjnych w instalacjach grzewczych i chłodniczych.
• Regulacja wydajności wentylatorów nawiewnych, wywiewnych i dachowych w systemach wentylacji mechanicznej.
• Napęd sprężarek w układach chłodzenia, klimatyzacji i sprężonego powietrza.
• Integracja z nadrzędnym systemem zarządzania budynkiem (BMS) za pomocą wbudowanych protokołów komunikacyjnych (dane producenta).

Wskazówki Montażowe

Montaż i podłączenie przemiennika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i odczekaj wymagany czas na rozładowanie kondensatorów (zgodnie z dokumentacją producenta). Urządzenie montuj w pozycji pionowej na ścianie lub w szafie sterowniczej, zapewniając odpowiednią wentylację. Przekrój przewodów dobierz do prądu znamionowego 160A oraz warunków obciążenia. Zaciski dokręć momentem zalecanym przez producenta. Nie stosuj przemiennika w środowiskach wilgotnych ani zagrażających zapyleniem przekraczającym IP21.

FAQ

• Jaki jest stopień ochrony przemiennika i gdzie można go zamontować? Klasa ochronności IP21 oznacza ochronę przed dostępem narzędzia do części niebezpiecznych oraz przed kroplami wody padającymi pionowo. Urządzenie przeznaczone jest do montażu wewnątrz pomieszczeń suchych, np. w szafach sterowniczych.
• Jaką maksymalną moc silnika można podłączyć do ATV212HD75N4? Przemiennik zasila silniki asynchroniczne o mocy do 75 kW (100 KM) przy napięciu 380–480 V AC. Prąd wyjściowy 160 A pozwala na płynną regulację nawet przy dużych obciążeniach.
• Czy urządzenie można zintegrować z systemem nadzoru budowlanego? Tak, przemiennik wyposażono w wbudowane protokoły komunikacyjne, co umożliwia łatwą integrację z siecią nadzoru budowlanego (BMS). Dodatkowo oprogramowanie SoMove pozwala na zapis i przenoszenie konfiguracji na napęd zastępczy.
