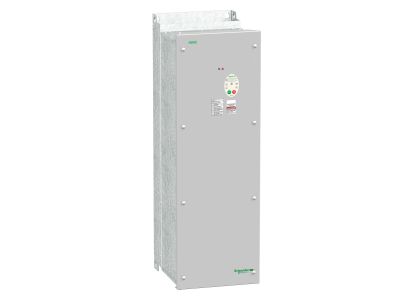

Przemiennik częstotliwości ATV212 3-fazowy 380/480VAC 50/60Hz 45kW 94A IP55 | ATV212WD45N4 Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości ATV212WD45N4 to zaawansowane urządzenie energoelektroniczne przeznaczone do regulacji prędkości obrotowej trójfazowych silników elektrycznych. Dzięki mocy 45 kW i prądzie znamionowym 94 A zapewnia wydajną pracę w wymagających zastosowaniach przemysłowych. Stopień ochrony IP55 gwarantuje niezawodność w środowiskach o podwyższonej wilgotności i zapyleniu. Urządzenie zasilane jest napięciem 380–480 V AC, 50/60 Hz, co umożliwia bezpośrednie podłączenie do typowych sieci trójfazowych.

• Moc 45 kW / prąd 94 A: wysoka wydajność umożliwiająca sterowanie silnikami o dużym zapotrzebowaniu mocy, np. w pompach, wentylatorach czy przenośnikach.
• Stopień ochrony IP55: obudowa odporna na pył i wodę strumieniową, co pozwala na instalację w trudnych warunkach atmosferycznych i przemysłowych bez konieczności stosowania dodatkowych szaf.
• Zasilanie 380–480 V AC 50/60 Hz: wszechstronność podłączenia do sieci trójfazowych w Europie i innych regionach, bez potrzeby stosowania transformatorów.
• Technologia mikroprocesorowa: precyzyjna regulacja częstotliwości i napięcia wyjściowego, zapewniająca płynną pracę silnika i oszczędność energii.
• Kompaktowa konstrukcja w obudowie samonośnej: łatwy montaż na ścianie lub w szafie sterowniczej, minimalizujący zajmowaną przestrzeń.

Zgodność z Normami

Przemiennik częstotliwości ATV212WD45N4 spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE, co potwierdza zgodność z dyrektywami dotyczącymi niskiego napięcia i kompatybilności elektromagnetycznej. Produkt został zaprojektowany zgodnie z wysokimi standardami jakości obowiązującymi w branży energoelektronicznej.

Zastosowanie

Falownik ATV212WD45N4 znajduje szerokie zastosowanie w sterowaniu silnikami trójfazowymi w instalacjach przemysłowych i budynkowych, gdzie wymagana jest regulacja prędkości obrotowej.

• Sterowanie pompami i wentylatorami w systemach HVAC – płynna regulacja przepływu i ciśnienia przy jednoczesnej optymalizacji zużycia energii.
• Napędy przenośników, podajników i mieszadeł w liniach produkcyjnych – precyzyjne dopasowanie prędkości do procesu technologicznego.
• Kompresory i maszyny wirujące – stopniowe rozruchy i zatrzymania zmniejszające udary mechaniczne i prądy rozruchowe.
• Automatyka budynkowa – sterowanie silnikami w stacjach uzdatniania wody, klimatyzacji czy windach.

Wskazówki Montażowe

Montaż oraz podłączenie przemiennika częstotliwości może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną producenta. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające i odczekać czas niezbędny do rozładowania kondensatorów (minimum 5 minut). Urządzenie montować na powierzchni niepalnej, w pozycji pionowej, z zachowaniem wymaganych odstępów do celów wentylacyjnych. Przekrój przewodów oraz zabezpieczenia nadprądowe dobrać do wartości prądu znamionowego (94 A). Moment dokręcania zacisków musi być zgodny z danymi zawartymi w instrukcji montażu.

FAQ

• Jaki jest stopień ochrony IP tego falownika? Przemiennik ATV212WD45N4 posiada stopień ochrony IP55, co oznacza ochronę przed pyłem w ilości szkodliwej oraz przed wodą tryskającą z dyszy (strumienie). Jest więc odpowiedni do instalacji w pomieszczeniach wilgotnych i zapylonych, np. w halach produkcyjnych.
• Jakie napięcie zasilania jest wymagane? Urządzenie przeznaczone jest do zasilania siecią trójfazową 380–480 V AC o częstotliwości 50/60 Hz. Może być bezpośrednio podłączone do powszechnie dostępnych sieci przemysłowych.
• Czy falownik można stosować do silników jednofazowych? ATV212WD45N4 jest przeznaczony wyłącznie do sterowania trójfazowymi silnikami indukcyjnymi. Nie obsługuje silników jednofazowych.
