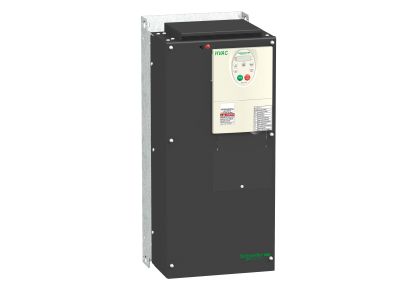

Przemiennik częstotliwości ATV212 3-fazowy 380/480VAC 50/60Hz 45kW 94A IP21 Altivar 212 | ATV212HD45N4 Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Altivar 212 (symbol ATV212HD45N4) firmy Schneider Electric to trójfazowy falownik przeznaczony do sterowania silnikami asynchronicznymi w systemach HVAC. Urządzenie zasilane napięciem 380–480 V AC (50/60 Hz) zapewnia prąd znamionowy 94 A, co pozwala na napędzanie silników o mocy do 45 kW / 60 KM. Dzięki stopniowi ochrony IP21 oraz wbudowanemu filtrowi EMC nadaje się do montażu w suchych pomieszczeniach technicznych bez konieczności stosowania dodatkowych elementów filtrujących.

• Prąd znamionowy 94 A / moc 45 kW: umożliwia zasilanie silników o dużym zapotrzebowaniu mocy – idealny do pomp, wentylatorów i sprężarek w obiektach komercyjnych i przemysłowych.
• Wbudowany filtr EMC: redukuje zakłócenia elektromagnetyczne, co ułatwia spełnienie wymogów kompatybilności elektromagnetycznej (EMC) w instalacjach budynkowych.
• Stopień ochrony IP21: chroni przed dostępem palców oraz kapaniem wody pionowej, zapewniając bezpieczną pracę w suchych pomieszczeniach technicznych.
• Kompatybilność z oprogramowaniem SoMove: umożliwia szybkie zapisanie i przenoszenie konfiguracji na napęd zapasowy, skracając czas przestojów serwisowych.
• Zintegrowane funkcje diagnostyczne: sygnalizacja awarii (zerwanie pasa, jałowa praca pompy, zanik fazy) pozwala na natychmiastowe wykrywanie usterek i prewencyjne działania konserwacyjne.

Zgodność z Normami

Przemiennik częstotliwości Altivar 212 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami serii DIN. Posiada oznaczenie CE, co potwierdza spełnienie zasadniczych wymagań dyrektyw Unii Europejskiej w zakresie bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej.

Zastosowanie

Altivar 212 został opracowany z myślą o systemach ogrzewania, wentylacji i klimatyzacji (HVAC). Sprawdza się w aplikacjach wymagających płynnej regulacji prędkości obrotowej silników asynchronicznych.

• Sterowanie pompami obiegowymi, cyrkulacyjnymi i zasilającymi w instalacjach CO, CWU i wodociągowych.
• Regulacja wydajności wentylatorów nawiewno-wywiewnych w budynkach użyteczności publicznej i przemysłowych.
• Napęd sprężarek w układach chłodniczych i klimatyzacyjnych.
• Integracja z systemami zarządzania budynkiem (BMS) przez wbudowane protokoły komunikacyjne – łatwa wymiana danych i nadzór zdalny.

Wskazówki Montażowe

Montaż i uruchomienie przemiennika częstotliwości może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy mocować w pozycji pionowej na płaskiej powierzchni zapewniającej swobodny przepływ powietrza (zachowując odstępy wentylacyjne podane w dokumentacji). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilające i odczekać do całkowitego rozładowania kondensatorów obwodu pośredniego (czas określony w instrukcji). Przewody zasilające i silnikowe dobrać do prądu znamionowego 94 A zgodnie z obowiązującymi normami. Moment dokręcania zacisków oraz przekrój żył muszą być zgodne z dokumentacją techniczno‑ruchową producenta.

FAQ

• Jaki stopień ochrony ma przemiennik ATV212HD45N4? Stopień ochrony wynosi IP21 – urządzenie jest odporne na dostęp palców i kapanie wody z góry, może być instalowane w suchych pomieszczeniach technicznych bez dodatkowej obudowy.
• Czy falownik posiada wbudowany filtr EMC? Tak, model ATV212HD45N4 jest wyposażony fabrycznie w filtr EMC, co ułatwia spełnienie wymogów kompatybilności elektromagnetycznej bez konieczności montażu zewnętrznych filtrów.
• Jakie napięcie zasilania jest wymagane? Urządzenie jest przystosowane do trójfazowej sieci 380–480 V AC o częstotliwości 50/60 Hz. Nie należy zasilać go napięciem wyższym ani niższym bez transformatora lub dławika.
