Przemiennik częstotliwości ATV212 3-fazowy 380/480VAC 50/60Hz 22kW 43.5A IP21 | ATV212HD22N4S Schneider Electric

Opis i Kluczowe Cechy

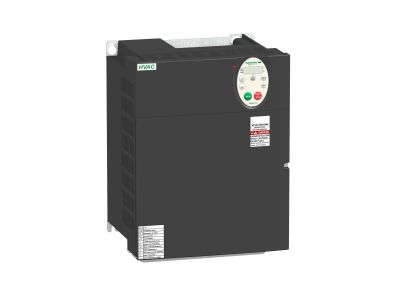

Przemiennik częstotliwości ATV212 (symbol ATV212HD22N4S) to trójfazowe urządzenie zaprojektowane do sterowania silnikami asynchronicznymi w aplikacjach przemysłowych. Oferuje moc 22 kW i prąd znamionowy 43.5 A przy napięciu zasilania 380–480 V AC (50/60 Hz), co pozwala na niezawodną pracę w wymagających obwodach napędowych. Stopień ochrony IP21 zapewnia odpowiednią odporność na wnikanie ciał stałych i kapiącą wodę.

• Moc 22 kW: Umożliwia napędzanie silników o dużej mocy, np. w wentylatorach, pompach czy przenośnikach, przy zachowaniu wysokiej sprawności energetycznej.
• Prąd znamionowy 43.5 A: Gwarantuje stabilną pracę przy pełnym obciążeniu, minimalizując ryzyko przeciążenia w normalnych warunkach eksploatacji.
• Napięcie zasilania 380–480 V AC 50/60 Hz: Zapewnia kompatybilność z popularnymi sieciami trójfazowymi w Europie i na innych rynkach, ułatwiając integrację w istniejących instalacjach.
• Stopień ochrony IP21: Chroni przed wnikaniem ciał stałych o średnicy powyżej 12 mm oraz kapiącą wodą, odpowiedni do montażu w suchych wnętrzach przemysłowych i rozdzielnicach.
• Przeznaczenie do silników trójfazowych: Dedykowany do precyzyjnej regulacji prędności obrotowej oraz płynnego rozruchu i zatrzymywania, co wydłuża żywotność maszyn.

Zgodność z Normami

Przemiennik częstotliwości ATV212 jest zgodny z obowiązującymi normami europejskimi oraz posiada certyfikację CE. Produkt zaprojektowano zgodnie z wymaganiami dyrektyw niskonapięciowej i kompatybilności elektromagnetycznej, co gwarantuje bezpieczną eksploatację w warunkach przemysłowych.

Zastosowanie

Urządzenie znajduje zastosowanie wszędzie tam, gdzie wymagana jest płynna regulacja prędkości silnika oraz oszczędność energii. Sprawdza się zarówno w prostych, jak i zaawansowanych systemach automatyki.

• Sterowanie wentylatorami i pompami w systemach HVAC oraz gospodarce wodno-ściekowej.
• Napędy przenośników, taśmociągów i podajników w liniach produkcyjnych.
• Regulacja prędkości maszyn obróbczych, mieszadeł i kompresorów.
• Modernizacja starszych układów napędowych w celu poprawy efektywności energetycznej.

Wskazówki Montażowe

Montaż oraz wszelkie prace serwisowe mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania i odczekać do całkowitego rozładowania kondensatorów (zgodnie z zaleceniami producenta). Urządzenie przeznaczone jest do montażu naściennego lub w szafie sterowniczej – przy instalacji należy zapewnić odpowiednią wentylację oraz zachować minimalne odstępy wskazane w dokumentacji technicznej. Przekroje przewodów oraz rodzaj zabezpieczeń dobrać zgodnie z obowiązującymi normami i parametrami prądowymi przemiennika.

FAQ

• Jaki jest stopień ochrony tego przemiennika? Stopień ochrony wynosi IP21 – oznacza to ochronę przed wnikaniem ciał stałych o średnicy powyżej 12 mm oraz przed kapiącą wodą w kierunku pionowym. Urządzenie nie jest wodoszczelne, dlatego należy je instalować w suchym pomieszczeniu.
• Jakie napięcie zasilania jest wymagane? Przemiennik ATV212HD22N4S wymaga trójfazowego napięcia zasilania 380–480 V AC o częstotliwości 50/60 Hz. Należy upewnić się, że parametry sieci są zgodne z podanym zakresem.
• Jaka jest moc znamionowa i prąd wyjściowy? Moc znamionowa wynosi 22 kW, a prąd wyjściowy 43.5 A. Te parametry określają maksymalną wielkość silnika, którym można sterować – zawsze należy dobrać silnik o prądzie nie przekraczającym wartości znamionowej przemiennika.
