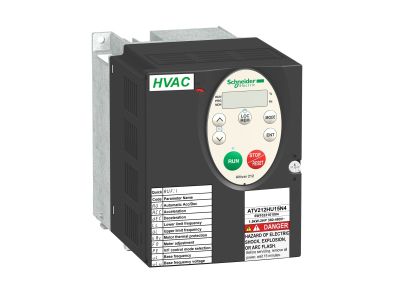

Przemiennik częstotliwości ATV212 3-fazowy 380/480VAC 50/60Hz 1,5kW 3,7A IP21, Altivar 212 | ATV212HU15N4 Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Schneider Electric Altivar 212 o symbolu ATV212HU15N4 to trójfazowy napęd dedykowany do aplikacji HVAC. Zasilany napięciem 380–480 V AC (50/60 Hz) zapewnia płynną regulację prędkości silników asynchronicznych o mocy do 1,5 kW (2,0 KM) i prądzie znamionowym 3,7 A. Dzięki stopniowi ochrony IP21 nadaje się do pracy w suchych pomieszczeniach rozdzielnic, a wbudowany filtr EMC upraszcza montaż i redukuje zakłócenia przewodzone.

• Napięcie zasilania 380–480 V AC 3-fazowe: kompatybilne z europejskimi sieciami przemysłowymi, umożliwia bezpośrednie podłączenie bez dodatkowych transformatorów.
• Prąd znamionowy 3,7 A: gwarantuje niezawodną pracę silników o mocy 1,5 kW bez ryzyka przeciążenia w typowych obciążeniach wentylatorów i pomp.
• Stopień ochrony IP21: chroni przed dostępem palców i kroplami wody, co pozwala na montaż w szafach sterowniczych o standardowych warunkach środowiskowych.
• Wbudowany filtr EMC: ogranicza emisję zakłóceń radioelektrycznych, ułatwiając spełnienie wymogów kompatybilności elektromagnetycznej w instalacjach.
• Wbudowane protokoły sieciowe (BACnet, LonWorks, Modbus): umożliwiają bezpośrednią integrację z systemami automatyki budynkowej i nadzoru BMS.

Zgodność z Normami

Przemiennik ATV212HU15N4 został zaprojektowany zgodnie z obowiązującymi normami europejskimi i standardami DIN. Posiada oznaczenie CE, potwierdzające spełnienie wymogów dyrektyw niskonapięciowej (LVD) oraz kompatybilności elektromagnetycznej (EMC). Wbudowany filtr EMC jest zestrojony fabrycznie, co zapewnia zgodność z limitami emisyjności dla środowisk przemysłowych.

Zastosowanie

Altivar 212 jest optymalizowany pod kątem maszyn przepływowych w instalacjach HVAC oraz w lekkim przemyśle. Jego funkcje diagnostyczne i komunikacyjne ułatwiają bieżące monitorowanie oraz szybkie reagowanie na nieprawidłowości.

• Pompy wodne i obiegowe: płynna regulacja wydajności, ochrona przed suchobiegiem i jałową pracą, redukcja uderzeń hydraulicznych.
• Wentylatory kanałowe i dachowe: regulacja strumienia powietrza w systemach wentylacji i klimatyzacji, oszczędność energii dzięki pracy z optymalną prędkością.
• Sprężarki w systemach chłodzenia i pneumatyki: kontrola ciśnienia i wydajności z możliwością pracy w pętli zamkniętej.
• Integracja z BMS i systemami nadzoru: komunikacja przez BACnet, LonWorks lub Modbus RTU – raportowanie stanów, alarmów i czasu pracy.

Wskazówki Montażowe

Montaż i uruchomienie przemiennika częstotliwości może być wykonywane wyłącznie przez personel posiadający odpowiednie uprawnienia SEP. Urządzenie należy instalować w pozycji pionowej na wewnętrznej płycie montażowej szafy sterowniczej, zapewniając swobodny przepływ powietrza wokół radiatora. Przed podłączeniem zasilania bezwzględnie odłącz napięcie – kondensatory obwodu pośredniego pozostają naładowane do kilku minut po odłączeniu. Przekrój przewodów oraz parametry zabezpieczeń nadprądowych dobierz zgodnie z dokumentacją techniczną ATV212 (zalecane bezpieczniki gG/gL lub wyłącznik termiczny). Moment dokręcania zacisków podajemy w karcie katalogowej producenta. Nie kieruj strumienia chłodzącego bezpośrednio na obudowę.

FAQ

• Jaki jest stopień ochrony tego przemiennika? Stopień ochrony IP21 – chroni przed dostępem palców oraz pionowo padającymi kroplami wody. Nadaje się do montażu w suchych pomieszczeniach wewnątrz szaf sterowniczych.
• Czy posiada wbudowany filtr EMC? Tak, ATV212HU15N4 jest wyposażony fabrycznie w filtr EMC, który ogranicza zakłócenia przewodzone do poziomu zgodnego z wymogami dla środowisk przemysłowych (kategoria C2/C3 w zależności od długości kabla). Nie wymaga zewnętrznych dławików w standardowych aplikacjach.
• Do jakich typów silników i aplikacji jest przeznaczony? Przemiennik dedykowany jest do trójfazowych silników asynchronicznych (indukcyjnych) o mocy do 1,5 kW / 2 KM, typowo stosowanych w układach HVAC – pompy, wentylatory, sprężarki. Zapewnia regulację prędkości w zakresie 0–999 Hz oraz funkcje oszczędzania energii.
