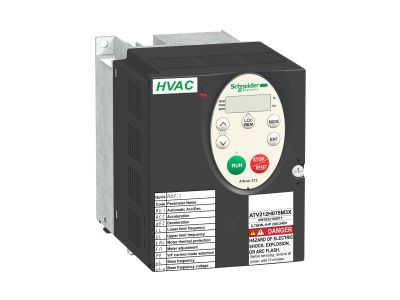

Przemiennik częstotliwości ATV212 3-fazowy 380/480VAC 50/60Hz 0.75kW 2.2A IP21 Altivar 212 | ATV212H075N4 Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Schneider Electric Altivar 212, oznaczony symbolem ATV212H075N4, to trójfazowe urządzenie przeznaczone do precyzyjnej regulacji prędkości obrotowej silników asynchronicznych o mocy do 0,75 kW (1,0 KM). Dzięki znamionowemu prądowi wyjściowemu 2,2 A oraz szerokiemu zakresowi napięcia zasilania 380–480 V AC (50/60 Hz) zapewnia niezawodną pracę w instalacjach HVAC. Wbudowany filtr EMC minimalizuje zakłócenia elektromagnetyczne, co ułatwia spełnienie wymogów kompatybilności elektromagnetycznej. Stopień ochrony IP21 umożliwia montaż w suchych pomieszczeniach technicznych.

• Prąd znamionowy 2,2 A: bezpieczne zasilanie silników asynchronicznych o mocy do 0,75 kW bez ryzyka przeciążenia.
• Napięcie zasilania 380–480 V AC 50/60 Hz: uniwersalność zastosowania w sieciach trójfazowych o standardowych napięciach przemysłowych.
• Wbudowany filtr EMC: redukcja zakłóceń elektromagnetycznych, co ułatwia spełnienie norm kompatybilności i upraszcza instalację.
• Wbudowane protokoły komunikacyjne: łatwa integracja z systemami nadzoru budowlanego (BMS) dla zdalnego monitorowania i sterowania.
• Funkcje diagnostyczne i prewencyjne: sygnalizacja awarii (zerwanie pasa, jałowa praca pompy, awaria fazy) oraz zliczanie czasu pracy – umożliwia szybkie reagowanie i planowanie konserwacji.

Zgodność z Normami

Przemiennik częstotliwości Altivar 212 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Producent nie podaje szczegółowych numerów norm w dokumentacji produktu.

Zastosowanie

Altivar 212 ATV212H075N4 dedykowany jest do aplikacji HVAC, w których kluczowa jest energooszczędna i płynna regulacja wydajności urządzeń. Sprawdza się w następujących scenariuszach:

• Sterowanie prędkością obrotową pomp w systemach wodnych i grzewczych.
• Regulacja wydajności wentylatorów w instalacjach wentylacyjnych i klimatyzacyjnych.
• Napęd sprężarek w układach chłodniczych i sprężonego powietrza.
• Zdalne monitorowanie i sterowanie pracą silników w zintegrowanych systemach BMS.

Wskazówki Montażowe

Montaż przemiennika częstotliwości powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i odczekaj wymagany czas na rozładowanie kondensatorów (zgodnie z instrukcją producenta). Urządzenie montuje się na płaskiej powierzchni w pozycji pionowej, w miejscu suchym i wentylowanym. Przekrój przewodów zasilających i silnikowych należy dobrać do obciążenia prądowego 2,2 A oraz długości instalacji. W przypadku pracy z częstotliwościami powyżej 50 Hz należy stosować kable silnikowe ekranowane. Wszelkie połączenia wykonać zgodnie z dokumentacją techniczną dostarczoną przez Schneider Electric.

FAQ

• Jaki jest stopień ochrony przemiennika ATV212H075N4? Stopień ochrony wynosi IP21 – oznacza to ochronę przed dostępem do części niebezpiecznych palcem oraz przed przedostawaniem się ciał stałych o średnicy powyżej 12 mm, a także przed pionowo kapiącą wodą. Urządzenie nadaje się do montażu w suchych pomieszczeniach technicznych.
• Czy przemiennik ma wbudowany filtr EMC? Tak, wbudowany filtr EMC ogranicza emisję zakłóceń elektromagnetycznych, co ułatwia spełnienie wymogów kompatybilności i redukuje konieczność stosowania zewnętrznych filtrów.
• Czy można zaprogramować i skopiować konfigurację na inny napęd? Tak, urządzenie jest kompatybilne z oprogramowaniem SoMove, które umożliwia zapisywanie, przenoszenie i szybkie wgrywanie konfiguracji na napęd zapasowy, skracając czas przestojów podczas serwisu.
