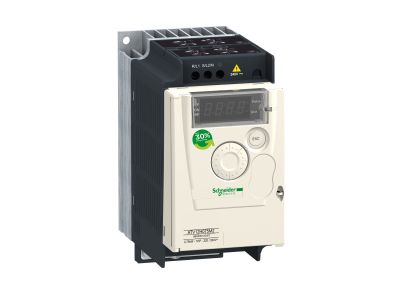

Przemiennik częstotliwości ATV12 3-fazowy 200/240VAC 50/60Hz 0.75kW 4.2A IP20 Altivar 12 | ATV12H075M3 Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Altivar 12 (symbol ATV12H075M3) od Schneider Electric to kompaktowe urządzenie przeznaczone do zasilania silników asynchronicznych o mocy do 0,75 kW. Przystosowany do sieci trójfazowej 200–240 V AC o częstotliwości 50/60 Hz, oferuje prąd wyjściowy 4,2 A. Dzięki stopniowi ochrony IP20 idealnie nadaje się do montażu w rozdzielnicach i szafach sterowniczych. Szerokość modułu nie jest podana w danych producenta – wymiary należy sprawdzić w dokumentacji technicznej. Urządzenie łączy prostotę konfiguracji z funkcjami umożliwiającymi oszczędność energii i ochronę instalacji.

• Prąd wyjściowy 4,2 A / moc 0,75 kW (1 KM): zapewnia bezpieczną pracę z typowymi silnikami małych maszyn, gwarantując odpowiedni zapas obciążalności bez ryzyka przeciążenia.
• Oszczędność energii do 30%: zoptymalizowany przebieg sterowania redukuje straty mocy, obniżając koszty eksploatacji w zastosowaniach takich jak pompy czy przenośniki.
• Zintegrowane złącze ModBus: umożliwia szybką integrację z systemami sterowania – konfiguracja za pomocą jednego śrubokręta, bez dodatkowych akcesoriów.
• Wykrywanie zbyt niskiego obciążenia oraz przeciążenia: chroni silnik i instalację przed awariami, automatycznie sygnalizując nieprawidłowe warunki pracy.
• Kompatybilność z oprogramowaniem SoMove: pozwala zapisać konfigurację i przenieść ją na napęd zapasowy, skracając czas przestojów podczas konserwacji.

Zgodność z Normami

Przemiennik Altivar 12 jest zgodny z obowiązującymi normami europejskimi oraz posiada certyfikację CE. Producent deklaruje spełnienie wymagań dyrektyw niskonapięciowej i EMC. Ze względu na brak szczegółowych numerów norm w dokumentacji produktu, zaleca się montaż i eksploatację zgodnie z ogólnymi przepisami dla urządzeń przemysłowych.

Zastosowanie

Altivar 12 został zaprojektowany do sterowania prędkością obrotową silników asynchronicznych w prostych maszynach i urządzeniach przemysłowych oraz komercyjnych. Dzięki funkcjom oszczędzania energii i komunikacji ModBus sprawdza się w następujących scenariuszach:

• Sterowanie prędkością przenośników taśmowych w liniach pakujących i montażowych.
• Regulacja wydajności pomp w instalacjach wodnych i systemach klimatyzacji.
• Napęd barier dostępu, rolet przemysłowych i bram automatycznych.
• Zasilanie bieżni oraz innych urządzeń rekreacyjnych w obiektach fitness.

Wskazówki Montażowe

Montaż i uruchomienie przemiennika częstotliwości może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Urządzenie należy instalować na szynie TH35 (DIN) w obudowie o stopniu ochrony zapewniającym środowisko pracy. Przed rozpoczęciem jakichkolwiek prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów dobierz zgodnie z maksymalnym prądem 4,2 A oraz lokalnymi przepisami. Momenty dokręcania zacisków oraz szczegółowe wymiary znajdziesz w dokumentacji technicznej producenta.

FAQ

• Jakie napięcie zasilania wymaga przemiennik ATV12H075M3? Urządzenie zasilane jest trójfazowo napięciem 200–240 V AC 50/60 Hz.
• Jaki stopień ochrony ma ten model? Przemiennik posiada stopień ochrony IP20, co oznacza, że jest przystosowany do montażu w suchym pomieszczeniu rozdzielnicy lub szafy sterowniczej.
• Czy można sterować pracą przemiennika przez ModBus? Tak – wbudowane złącze ModBus umożliwia komunikację z nadrzędnym sterownikiem (PLC) oraz prostą konfigurację parametrów.
