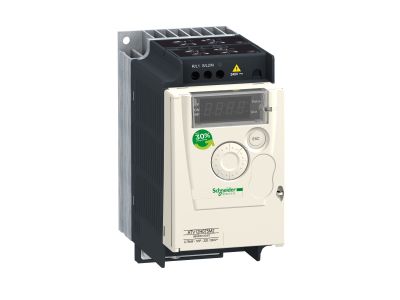

Przemiennik częstotliwości ATV12 1-fazowy 200/240VAC 50/60Hz 0.75kW 4.2A IP20, Altivar 12 | ATV12H075M2 Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Altivar 12 (ATV12H075M2) to zaawansowane rozwiązanie od Schneider Electric, zaprojektowane z myślą o sterowaniu silnikami asynchronicznymi w aplikacjach jednofazowych. Urządzenie pracuje w szerokim zakresie napięcia wejściowego od 200V do 240V AC przy częstotliwości 50/60Hz, co czyni je uniwersalnym komponentem w instalacjach przemysłowych i komercyjnych. Moc znamionowa urządzenia wynosi 0,75 kW (1 KM), a prąd wyjściowy osiąga wartość 4,2 A, co pozwala na stabilne zasilanie jednostek napędowych o średniej mocy.

• Zintegrowany filtr EMC: Wbudowany filtr kompatybilności elektromagnetycznej redukuje zakłócenia emitowane do sieci, co jest kluczowe dla stabilności pracy czułej elektroniki w pobliżu napędu.
• Efektywność energetyczna: Zastosowane algorytmy sterowania pozwalają na zoptymalizowanie zużycia mocy, co przekłada się na oszczędności energii elektrycznej sięgające nawet 30%.
• Komunikacja Modbus: Zintegrowane złącze komunikacyjne w standardzie Modbus RTU umożliwia łatwą integrację z systemami nadrzędnymi PLC i HMI, upraszczając architekturę sterowania.
• Ochrona IP20: Obudowa o stopniu ochrony IP20 zapewnia bezpieczeństwo przed dotykiem bezpośrednim, będąc idealnym rozwiązaniem do montażu wewnątrz szaf sterowniczych.
• Wsparcie SoMove: Pełna kompatybilność z oprogramowaniem konfiguracyjnym SoMove pozwala na szybkie kopiowanie parametrów i archiwizację nastaw, co drastycznie skraca czas przestojów serwisowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje jego niezawodność w trudnych warunkach eksploatacyjnych. Przemiennik spełnia wymagania dyrektyw niskonapięciowych oraz kompatybilności elektromagnetycznej (EMC). Dzięki wbudowanym funkcjom diagnostycznym, takim jak wykrywanie zbyt niskiego obciążenia (underload) oraz przeciążenia (overload), urządzenie aktywnie chroni silnik i całą instalację mechaniczną przed awariami wynikającymi z nieprawidłowych stanów pracy.

Zastosowanie

Altivar 12 jest dedykowany do obsługi prostych maszyn i urządzeń, gdzie wymagana jest precyzyjna regulacja prędkości obrotowej przy zachowaniu kompaktowych wymiarów napędu. Idealnie sprawdza się w następujących obszarach:

• Systemy transportowe: Przenośniki taśmowe i rolkowe wymagające płynnego rozruchu i hamowania.
• Gospodarka wodno-ściekowa: Małe pompy obiegowe i dozujące.
• Infrastruktura budynkowa: Bariery dostępu, bramy automatyczne oraz bieżnie treningowe.
• Maszyny pakujące: Napędy pomocnicze w liniach pakujących i etykietujących.

Wskazówki Montażowe

Montaż przemiennika ATV12H075M2 powinien odbywać się w pionowej pozycji wewnątrz szafy sterowniczej, aby zapewnić optymalną konwekcję powietrza. Należy zachować odpowiednie odstępy od sąsiednich komponentów zgodnie z dokumentacją techniczną. Podłączenie przewodów zasilających i silnikowych ułatwiają czytelnie oznaczone zaciski śrubowe – do instalacji wymagany jest jedynie standardowy śrubokręt. Ważne jest, aby przekrój przewodów był dobrany do prądu znamionowego 4,2 A, co zapobiegnie spadkom napięcia i przegrzewaniu się izolacji. Przed uruchomieniem zaleca się weryfikację nastaw prądu termicznego silnika w menu konfiguracyjnym.

FAQ

1. Czy ten przemiennik wymaga zewnętrznego filtra EMC?
Nie, model ATV12H075M2 posiada zintegrowany filtr EMC, co pozwala na spełnienie wymogów kompatybilności elektromagnetycznej bez konieczności zakupu dodatkowych akcesoriów w większości standardowych aplikacji.

2. Czy mogę zaprogramować urządzenie bez podłączania zasilania sieciowego?
Tak, przy użyciu odpowiednich akcesoriów konfiguracyjnych i oprogramowania SoMove, możliwe jest przygotowanie nastaw przed montażem końcowym.

3. Jakie są główne korzyści z używania protokołu Modbus w tym modelu?
Modbus umożliwia zdalny odczyt parametrów pracy (częstotliwość, prąd, błędy) oraz sterowanie napędem za pomocą tylko jednej pary przewodów komunikacyjnych, co znacząco redukuje ilość okablowania sterowniczego.
