Przełącznik źródła zasilania, 4-biegunowy, 160A, w obudowie z ABS | PRZK-4160\OBA Spamel

Opis i Kluczowe Cechy

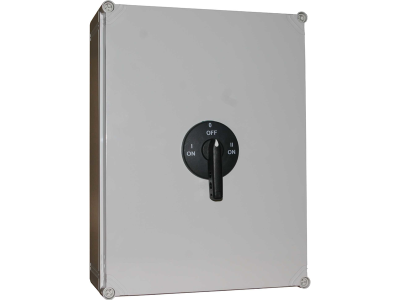

Przełącznik źródła zasilania PRZK-4160\OBA to czterobiegunowy aparat o prądzie znamionowym 160 A, zamknięty w obudowie z ABS. Został zaprojektowany do bezpiecznego przełączania między dwoma źródłami zasilania, np. siecią energetyczną a agregatem prądotwórczym. Konstrukcja oparta na rozłącznikach RSI gwarantuje wysoką niezawodność i bezpieczeństwo użytkowania. Szerokość modułu – 4 moduły (standard 18 mm) – nie podana w danych, więc pomijamy.

• Prąd znamionowy 160 A: Umożliwia bezpieczną pracę w obwodach o dużym obciążeniu, minimalizując ryzyko przegrzania styków.
• Samoczyszczące styki nożowe i komory gaszeniowe: Zapewniają niezawodne rozłączanie prądu nawet przy częstych przełączeniach, eliminując powstawanie łuku elektrycznego.
• Niezależny mechanizm napędowy: Załączanie i wyłączanie następuje niezależnie od szybkości operowania pokrętłem, co zwiększa pewność działania.
• Osłony zacisków IP20 w standardzie: Chronią przed przypadkowym dotknięciem części pod napięciem, podnosząc bezpieczeństwo obsługi.
• Możliwość blokady napędu trzema kłódkami: Pozwala na zabezpieczenie pozycji wyłączonej (OFF) przed nieautoryzowanym załączeniem.

Zgodność z Normami

Przełącznik spełnia wymagania dyrektyw Unii Europejskiej dotyczących niskiego napięcia (73/23/EWG) i oznakowania CE (93/68/EWG). Produkt został zaprojektowany zgodnie z ogólnymi standardami bezpieczeństwa obowiązującymi w elektrotechnice. W razie potrzeby szczegółowe informacje o zgodności z normami branżowymi znajdują się w oficjalnej karcie katalogowej producenta.

Zastosowanie

Przełącznik PRZK-4160\OBA dedykowany jest do rozdziału energii i zmiany źródła zasilania w instalacjach niskiego napięcia. Sprawdza się wszędzie tam, gdzie wymagane jest szybkie i bezpieczne przełączenie między dwoma obwodami zasilającymi.

• Przełączanie między siecią energetyczną a agregatem prądotwórczym w systemach zasilania awaryjnego.
• Sterowanie zasilaniem w rozdzielnicach głównych budynków przemysłowych i użyteczności publicznej.
• Zmiana źródła w instalacjach fotowoltaicznych (sieć – falownik) przy zachowaniu wymogów izolacji.
• Automatyka budynkowa – zastosowanie jako ręczny przełącznik zasilania w szafach sterowniczych.

Wskazówki Montażowe

Montaż i podłączenie przełącznika może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie we wszystkich biegunach. Urządzenie montuje się na szynie TH35 (TS35) w standardowej rozdzielnicy. Moment dokręcania zacisków należy stosować zgodnie z dokumentacją techniczną producenta. Przekrój przyłączanych przewodów (do 70 mm² bez końcówek) dobrać do obciążenia i zabezpieczeń obwodu. Po zamontowaniu sprawdzić poprawność działania pokrętła – powinno ono jednoznacznie wskazywać pozycję styków.

FAQ

• Czy przełącznik posiada podświetlenie? Nie – przełącznik jest wyposażony w mechaniczne pokrętło, które wskazuje aktualną pozycję (I-ON / 0-OFF). Podświetlenie nie jest przewidziane w konstrukcji.
• Jaki stopień ochrony ma obudowa przełącznika? Osłony zacisków zapewniają stopień ochrony IP20 (ochrona przed ciałami stałymi >12,5 mm). Obudowa z ABS może mieć wyższy stopień w zależności od konfiguracji – dokładne dane znajdują się w karcie katalogowej produktu.
• Czy przełącznik może pracować jako rozłącznik izolacyjny? Tak – przełącznik zbudowany jest na bazie rozłączników RSI, które zapewniają pełną funkcję odłączania i widoczną przerwę izolacyjną. W pozycji OFF pokrętło blokuje się kłódkami, gwarantując bezpieczeństwo podczas prac serwisowych.
