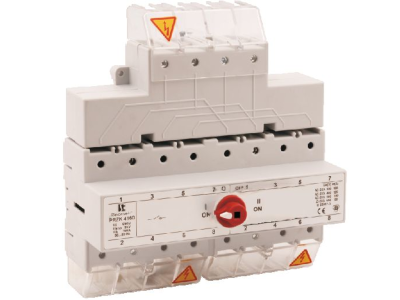

Przełącznik źródła zasilania, 3-biegunowy, z pokrętłem na rozłączniku | PRZK-3160N\W02 Spamel

Opis i Kluczowe Cechy

Przełącznik źródła zasilania PRZK-3160N\W02 to 3-biegunowe urządzenie z pokrętłem, zaprojektowane do bezpiecznego przełączania między dwoma źródłami energii. Zbudowany na bazie rozłączników RSI, łączy ich sprawdzone właściwości w kompaktowej obudowie. Wspólna pokrywa dwóch rozłączników nadaje konstrukcji wysoką sztywność mechaniczną, co przekłada się na niezawodność działania i długą żywotność.

• Konstrukcja oparta na rozłącznikach RSI: gwarantuje pewność łączenia i rozłączania obwodów, zwiększając bezpieczeństwo użytkowania.
• Wspólna pokrywa dwóch rozłączników: zapewnia doskonałą sztywność układu, eliminując luzy i ryzyko przypadkowego przełączenia.
• 3-biegunowy: umożliwia jednoczesne przełączanie wszystkich faz (L1, L2, L3) w jednej czynności.
• Pokrętło na rozłączniku: umożliwia wygodną i jednoznaczną zmianę źródła zasilania bez użycia narzędzi.
• Przeznaczony do przełączania źródeł: idealny do instalacji wymagających szybkiego przejścia między siecią a agregatem prądotwórczym lub UPS-em.

Zgodność z Normami

Urządzenie spełnia wymagania europejskich norm bezpieczeństwa oraz standardów DIN dla aparatury modułowej. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami. Ze względu na konstrukcję bazującą na rozłącznikach RSI, przełącznik PRZK jest przystosowany do pracy w rozdzielnicach budynkowych i przemysłowych.

Zastosowanie

Przełącznik źródła zasilania PRZK-3160N\W02 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna zmiana źródła energii – zarówno w instalacjach nowych, jak i modernizowanych.

• Przełączanie między podstawową siecią energetyczną a agregatem prądotwórczym w budynkach mieszkalnych, usługowych i przemysłowych.
• Automatyczne lub ręczne przełączanie źródeł w układach zasilania awaryjnego z wykorzystaniem styczników i przekaźników sterujących.
• Zastosowanie w rozdzielnicach głównych, gdzie wymagana jest wyraźna wizualna i mechaniczna separacja obwodów.
• Jako element systemów automatyki budynkowej umożliwiający zdalne przełączanie źródeł (przy odpowiednim sterowaniu stycznikami).

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przełącznik przeznaczony jest do instalacji na szynie TH35 (DIN) w rozdzielnicach o stopniu ochrony dostosowanym do warunków środowiskowych. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony napięcia. Przekrój przewodów przyłączeniowych dobrać zgodnie z projektem instalacji i obowiązującymi przepisami, uwzględniając prąd obciążenia. Moment dokręcania śrub zacisków stosować zgodnie z dokumentacją techniczną producenta, aby zapewnić prawidłowy kontakt elektryczny.

FAQ

• Czy przełącznik PRZK-3160N\W02 jest przystosowany do montażu na szynie DIN? Tak, przełącznik jest wyposażony w zaczepy do szybkiego montażu na szynie TH35 (DIN) – standardowym systemie stosowanym w rozdzielnicach modułowych.
• Jaki stopień ochrony ma to urządzenie? Podobnie jak większość aparatury modułowej przeznaczonej do wnętrz, w stanie zamontowanym w rozdzielnicy zapewnia ochronę poziomu IP20. Dokładne dane dotyczące stopnia ochrony w konkretnej aplikacji należy sprawdzić w dokumentacji producenta.
• Czy przełącznik można stosować do bezpośredniego załączania silników? Przełącznik źródła zasilania PRZK jest zaprojektowany do przełączania obwodów zasilających, a nie do bezpośredniego łączenia i rozłączania obciążeń silnikowych. Do tego celu zalecane jest stosowanie odpowiednich styczników i wyłączników silnikowych.
