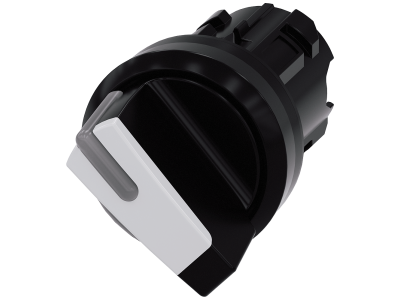

Przełącznik z możliwością podśw. 22mm, okrągły, plastik czarny/biały 2-poz. O-I bez sam., SIRIUS ACT | 3SU1002-2BF60-0AA0 Siemens

Opis i Kluczowe Cechy

Przełącznik z serii SIRIUS ACT o numerze katalogowym 3SU1002-2BF60-0AA0 to zaawansowany element sterowniczy zaprojektowany przez firmę SIEMENS z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się średnicą montażową wynoszącą standardowe 22 mm, co pozwala na łatwą integrację z typowymi otworami w pulpitach sterowniczych i obudowach maszyn. Wykonany z wysokiej jakości tworzywa sztucznego w kolorze czarnym z białym elementem sygnalizacyjnym, przełącznik oferuje dwie stabilne pozycje pracy (O-I) bez funkcji samopowrotu, co oznacza, że pozostaje w wybranym położeniu aż do ponownej ingerencji operatora.

• Modułowa konstrukcja: System SIRIUS ACT pozwala na elastyczne konfigurowanie urządzenia poprzez dobór odpowiednich bloków styków oraz modułów LED montowanych od tyłu.
• Możliwość podświetlenia: Konstrukcja elementu wykonawczego umożliwia zastosowanie podświetlenia, co znacząco poprawia widoczność stanu pracy urządzenia w trudnych warunkach oświetleniowych.
• Wytrzymałość mechaniczna: Zastosowane materiały termoplastyczne zapewniają wysoką odporność na uderzenia oraz działanie agresywnych substancji chemicznych spotykanych w przemyśle.
• Intuicyjna obsługa: Wyraźny kontrast kolorystyczny między czarnym korpusem a białym elementem ułatwia szybką identyfikację stanu przełącznika.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo użytkowania w instalacjach niskiego napięcia. Przełącznik spełnia wymagania normy IEC/EN 60947-5-1 dotyczącą aparatury sterowniczej i rozdzielczej. Wysoki stopień ochrony (IP) zapewnia pyłoszczelność oraz odporność na strumienie wody, co jest kluczowe w środowiskach o dużym zapyleniu lub wilgotności. Urządzenie posiada certyfikację CE oraz spełnia wymogi dyrektywy RoHS, co potwierdza brak substancji szkodliwych w procesie produkcji.

Zastosowanie

Przełącznik 3SU1002-2BF60-0AA0 znajduje szerokie zastosowanie w sektorze B2B, w tym w budowie maszyn, szaf sterowniczych oraz systemów automatyki procesowej. Idealnie sprawdza się jako:

• Główny przełącznik trybu pracy (np. wybór między trybem ręcznym a automatycznym).
• Element sterujący włączaniem i wyłączaniem zasilania pomocniczego.
• Interfejs operatora w liniach produkcyjnych i systemach transportu bliskiego.
• Komponent paneli sterowniczych w branży spożywczej, chemicznej oraz energetycznej.

Wskazówki Montażowe

Montaż urządzenia jest szybki i intuicyjny dzięki systemowi zatrzaskowemu SIRIUS ACT. Aby zapewnić długotrwałą i bezawaryjną pracę, należy przestrzegać poniższych zaleceń:

• Otwór montażowy: Należy przygotować otwór o średnicy 22,3 mm (+0,4 mm) zgodnie z normą.
• Uchwyt montażowy: Element wykonawczy należy osadzić w dedykowanym uchwycie (holderze), który zapewnia stabilne mocowanie do płyty czołowej.
• Bloki funkcyjne: Moduły stykowe oraz moduł LED (jeśli wymagane podświetlenie) należy zatrzasnąć na uchwycie montażowym. System pozwala na montaż piętrowy bloków, co oszczędza miejsce wewnątrz obudowy.
• Moment dokręcania: W przypadku stosowania zacisków śrubowych w blokach styków, należy zachować zalecany moment dokręcania, aby zapewnić trwałe połączenie elektryczne i uniknąć przegrzewania się styków.

FAQ

1. Czy przełącznik zawiera w zestawie bloki styków?
Nie, model 3SU1002-2BF60-0AA0 to sam element wykonawczy (głowica). Bloki styków, moduły LED oraz uchwyt montażowy należy dokupić osobno, dopasowując je do specyfiki danej instalacji.

2. Czy ten model posiada funkcję powrotu do pozycji zero?
Nie, jest to przełącznik 2-pozycyjny bez samopowrotu (stabilny). Pozostaje on w pozycji, w której został ustawiony przez operatora.

3. Czy można go zamontować w obudowie o stopniu ochrony IP67?
Tak, elementy serii SIRIUS ACT charakteryzują się wysoką szczelnością, co pozwala na ich stosowanie w aplikacjach wymagających wysokiego stopnia ochrony IP, pod warunkiem poprawnego montażu z użyciem uszczelek systemowych.
