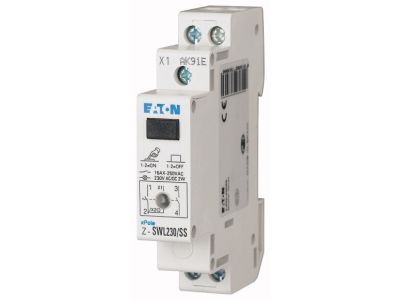

Przełącznik sterujący z diodą, 230AC/DC, 2Z0R, 16A, 1JC Z-SWL230/SS, pomarańczowy | 276306 Eaton

Opis i Kluczowe Cechy

Przełącznik sterujący Eaton Z-SWL230/SS o numerze katalogowym 276306 to zaawansowane rozwiązanie z zakresu aparatury modułowej, zaprojektowane z myślą o precyzyjnym sterowaniu i sygnalizacji w układach automatyki budynkowej oraz przemysłowej. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 16A, co pozwala na bezpieczne operowanie obciążeniami w obwodach pomocniczych i sterowniczych. Wyposażone w dwa styki zwierne (2Z), umożliwia jednoczesne zamykanie dwóch niezależnych torów prądowych.

Kluczowym elementem urządzenia jest zintegrowana dioda LED w kolorze pomarańczowym, zasilana napięciem 230V AC/DC, która zapewnia czytelną sygnalizację optyczną stanu pracy obwodu. Kompaktowa obudowa o szerokości montażowej 1JC (jedna jednostka szerokości, czyli 17,5 mm) pozwala na optymalne wykorzystanie miejsca na szynie DIN (TS35). Przełącznik posiada czarny przycisk o ergonomicznym kształcie, a wymiar czołowy zatyczki wynoszący 45 mm gwarantuje pełną kompatybilność ze standardowymi maskownicami rozdzielnic.

• Prąd znamionowy: 16A – gwarancja stabilnej pracy przy obciążeniach znamionowych.
• Konfiguracja styków: 2Z (dwa styki zwierne) zapewniające wszechstronność łączeniową.
• Sygnalizacja: Energooszczędna dioda LED w kolorze pomarańczowym dla napięcia 230V AC/DC.
• Zaciski: Solidne zaciski windowe pozwalające na przyłączenie przewodów o przekroju od 1 mm² do 10 mm².

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego wysoką jakość i bezpieczeństwo użytkowania w profesjonalnych instalacjach elektrycznych. Przełącznik spełnia wymagania normy IEC/EN 60669, dotyczącej łączników do stałych instalacji elektrycznych domowych i podobnych, oraz normy VDE 0632, co jest kluczowe dla rynków wymagających najwyższych standardów certyfikacji technicznej.

Zastosowanie

Przełącznik Eaton Z-SWL230/SS znajduje szerokie zastosowanie w nowoczesnych systemach elektroenergetycznych. Jest idealnym wyborem do:

• Ręcznego sterowania oświetleniem, wentylacją lub innymi odbiornikami energii w rozdzielnicach głównych i oddziałowych.
• Sygnalizacji stanów alarmowych lub gotowości maszyn w szafach sterowniczych.
• Systemów automatyki budynkowej, gdzie wymagana jest trwała i niezawodna aparatura modułowa.
• Układów kontrolnych wymagających separacji galwanicznej i jasnej informacji wizualnej o obecności napięcia.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel. Przełącznik jest przystosowany do zatrzaskiwania na standardowej szynie montażowej DIN 35 mm. Dzięki szerokości 17,5 mm, urządzenie idealnie wpisuje się w modułowy raster rozdzielnic. Podczas instalacji należy zwrócić szczególną uwagę na przekrój przyłączanych przewodów – zaciski obsługują zakres 1-10 mm², co pozwala na stosowanie zarówno drutów, jak i linek (w przypadku linek zaleca się użycie tulejek zaciskowych). Odpowiedni moment dokręcania śrub zaciskowych zapewnia długotrwały styk i eliminuje ryzyko przegrzania punktów połączeniowych.

FAQ

• Czy dioda LED wymaga osobnego zasilania? Dioda jest zintegrowana i przystosowana do pracy pod napięciem 230V AC/DC, co ułatwia oprzewodowanie układu sygnalizacji.
• Jaki jest kolor podświetlenia? Przełącznik posiada diodę w kolorze pomarańczowym, która jest doskonale widoczna nawet w jasnych pomieszczeniach.
• Czy urządzenie można montować w standardowej rozdzielnicy domowej? Tak, wymiary montażowe (45 mm wysokości czołowej i 17,5 mm szerokości) są w pełni zgodne ze standardem aparatury modułowej.
• Jaki jest stopień ochrony urządzenia? Urządzenie po zamontowaniu w obudowie o odpowiednim IP zapewnia standardową ochronę wymaganą dla aparatury modułowej montowanej wewnątrz rozdzielnic.
