Przełącznik SIRIUS ACT z możliwością podśw. 22mm okrągły, metal błyszczący, długie pióro, czarny | 3SU1052-2CF10-0AA0 Siemens

Alternatywny kod produktu: 3SU10522CF100AA0

Opis i Kluczowe Cechy

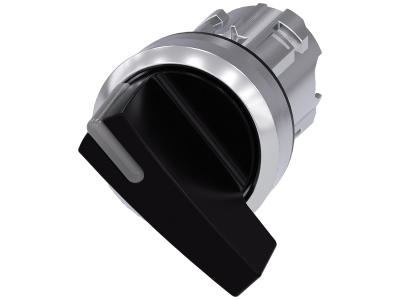

Przełącznik z rodziny SIRIUS ACT o symbolu 3SU1052-2CF10-0AA0 to okrągły aparat sterowniczy przeznaczony do montażu w otworze 22 mm. Wykonany w metalowej, błyszczącej obudowie, z czarnym długim piórem ułatwiającym obsługę. Produkt umożliwia zastosowanie modułów podświetlenia (kupowanych oddzielnie), co pozwala na wizualną sygnalizację stanu pracy.

• Średnica otworu montażowego 22 mm: standardowy wymiar gwarantuje kompatybilność z typowymi panelami sterowniczymi i puszkami.
• Metalowa, błyszcząca obudowa: wysoka trwałość mechaniczna oraz estetyczny wygląd, odporny na zabrudzenia.
• Długie pióro (dźwignia) w kolorze czarnym: wygodna obsługa nawet w grubych rękawicach roboczych, czytelna pozycja przełącznika.
• Możliwość podświetlenia: łatwa integracja z modułami LED (np. 3SU14…) umożliwia sygnalizację stanu załączenia lub alarmu.
• Kompatybilność z serią SIRIUS ACT: pełna zgodność z akcesoriami i modułami stykowymi tej rodziny, elastyczne konfigurowanie funkcji.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dla aparatury sterowniczej oraz posiada oznaczenie CE. Zalecany jest montaż w suchych pomieszczeniach wewnątrz rozdzielnic i pulpitów. Szczegółowe dane dotyczące zgodności z normami (np. IEC/EN 60947-5-1) znajdują się w dokumentacji technicznej modułów stykowych.

Zastosowanie

Przełącznik z długim piórem znajduje zastosowanie wszędzie tam, gdzie operator potrzebuje wygodnego, dwu- lub trójpozycyjnego sterowania. Dzięki możliwości podświetlenia nadaje się również do sygnalizacji stanu. Oto typowe scenariusze użycia:

• Przełączanie trybów pracy maszyn (auto/ręczne/wyłączone).
• Sterowanie biegami silników (lewo/prawo/stop) we współpracy ze stycznikami.
• Wysyłanie impulsów sterujących do przekaźników, styczników lub PLC.
• Sygnalizacja stanu załączenia w szafach sterowniczych (z modułem podświetlenia).

Wskazówki Montażowe

Montaż przełącznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Aparat przeznaczony jest do montażu na płycie czołowej (otwór 22 mm) lub na szynie TH35 za pomocą odpowiednich adapterów. Dokręcaj elementy z momentem zgodnym z dokumentacją producenta. Przekrój przewodów doprowadzających dobierz do prądu obciążenia – parametry prądowe zależą od zastosowanego modułu stykowego. Nie przekraczaj maksymalnej głębokości montażu podanej w instrukcji.

FAQ

• Czy przełącznik posiada wbudowane podświetlenie? Nie, przełącznik ma możliwość podświetlenia, ale moduł LED (np. 3SU14..) należy dokupić oddzielnie. Umożliwia to elastyczny wybór napięcia i barwy świecenia.
• Jaki jest stopień ochrony IP? W danych produktu nie podano konkretnej wartości. Standardowo aparatura z rodziny SIRIUS ACT w wersji metalowej oferuje IP20 dla części przednich (przy montażu w płycie) – więcej informacji znajdziesz w karcie katalogowej wybranego modułu stykowego.
• Czy przełącznik ma zestyki (styki) wbudowane? Nie, jest to jedynie element sterowniczy (głowica). Styki znajdują się w oddzielnych modułach stykowych (np. 3SU15..) mocowanych z tyłu. Dzięki temu możesz skonfigurować funkcję (NO, NC, przełączny) oraz parametry prądowo-napięciowe odpowiednio do potrzeb.
