Przełącznik sieć-agregat obrotowy 63A PSR-463 | PSR-463 F&F

Opis i Kluczowe Cechy

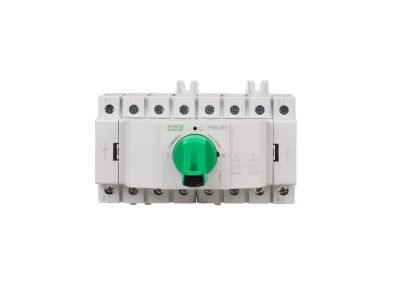

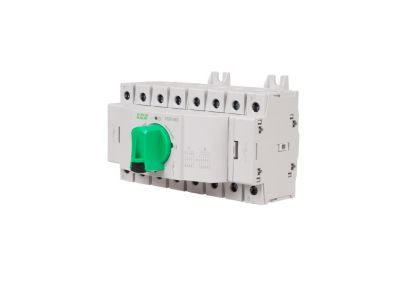

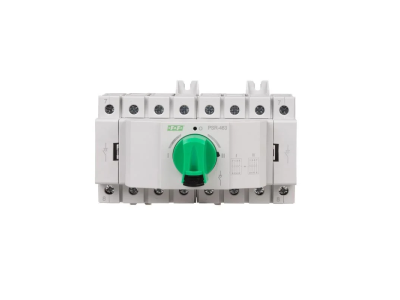

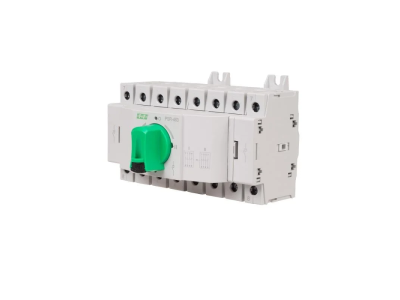

Przełącznik sieć-agregat obrotowy PSR-463 o prądzie znamionowym 63A to 4-biegunowe, modułowe urządzenie instalacyjne realizujące program przełączeń 1-0-2. Pozwala na wybór pomiędzy dwiema liniami zasilania (np. sieć publiczna i agregat prądotwórczy) lub całkowite odłączenie obwodów. Styki pełnią funkcję rozłącznika, umożliwiając bezpieczne przełączanie pod pełnym obciążeniem znamionowym. Mechanizm blokady napędu zabezpiecza przed przypadkową zmianą położenia.

• Program przełączeń 1-0-2: Swobodny wybór źródła zasilania – sieć, agregat lub całkowite odłączenie obwodów.
• 4-biegunowa konstrukcja: Zapewnia pełne odłączenie neutralnego i fazowych w obu pozycjach zasilania.
• Prąd znamionowy 63A: Przeznaczony do zasilania obwodów o średnim i dużym poborze mocy.
• Modułowa budowa: Umożliwia montaż na szynie DIN 35mm, kompatybilny z aparaturą modułową w rozdzielnicach.
• Blokada napędu: Zapobiega przypadkowej zmianie położenia przełącznika, zwiększając bezpieczeństwo eksploatacji.

Zgodność z Normami

Przełącznik spełnia wymagania norm europejskich dotyczących aparatury łączeniowej i posiada deklarację zgodności CE. Został zaprojektowany zgodnie z normami VDE i IEC dla przełączników sieć-agregat.

Zastosowanie

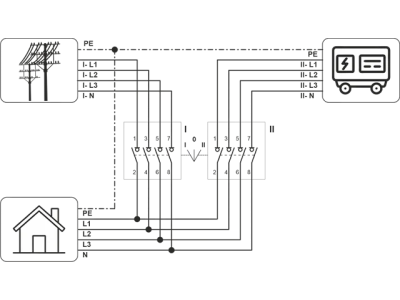

Przełącznik sieć-agregat PSR-463 przeznaczony jest do sterowania zasilaniem awaryjnym w instalacjach przemysłowych, budynkach użyteczności publicznej oraz gospodarstwach domowych z agregatem prądotwórczym.

• Automatyczne przełączanie zasilania sieciowego na agregat w przypadku zaniku napięcia.
• Ręczne sterowanie zasilaniem w układach, gdzie wymagane jest fizyczne rozłączenie obwodów (np. prace serwisowe).
• Instalacje fotowoltaiczne z podwójnym zasilaniem – sieć i generator.
• Systemy zasilania awaryjnego w obiektach krytycznych (szpitale, centra danych, przemysł).

Wskazówki Montażowe

Montaż należy przeprowadzić wyłącznie po odłączeniu napięcia w instalacji. Przełącznik montować na szynie DIN 35mm w rozdzielnicy, zgodnie z zaleceniami producenta. Połączenia wykonać przewodami o odpowiednim przekroju, dostosowanym do prądu znamionowego 63A. Należy zapewnić odpowiednią przestrzeń manipulacyjną wokół przełącznika. Po montażu sprawdzić poprawność działania programu 1-0-2, blokady napędu oraz stanu styków. Próbę działania przeprowadzić z obciążeniem testowym.

FAQ

• Czy przełącznik PSR-463 może pracować z prądem wyższym niż 63A? Nie – urządzenie jest zaprojektowane do ciągłej pracy przy prądzie znamionowym 63A. Przekroczenie wartości może skutkować uszkodzeniem styków i niebezpieczeństwem.

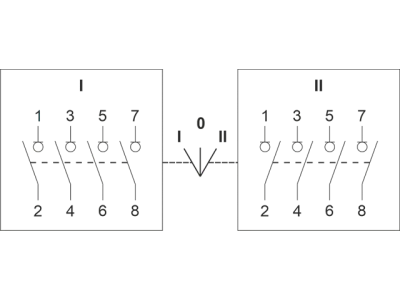

• Jaka jest różnica między programem 1-0-2 a innymi programami? Program 1-0-2 umożliwia swobodny wybór pomiędzy dwoma źródłami zasilania (pozycje 1 i 2) lub całkowite odłączenie obwodów (pozycja 0). Jest standardowym rozwiązaniem dla układów z agregatem.
• Czy przełącznik wymaga dodatkowego zabezpieczenia? Tak – zaleca się stosowanie zabezpieczeń nadprądowych (np. wyłączników instalacyjnych) po obu stronach zasilania (sieć i agregat) o wartości dobranej do prądu znamionowego obwodu.
