Przełącznik podświetlany 2 położenia, M22-WRLK-W, biały RMQ-Titan | 216823 Eaton

Opis i Kluczowe Cechy

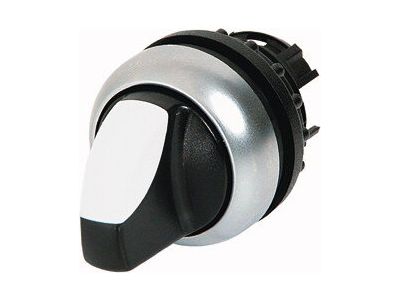

Przełącznik podświetlany M22-WRLK-W z prestiżowej serii RMQ-Titan firmy EATON to zaawansowany element sterowniczy, zaprojektowany z myślą o najbardziej wymagających środowiskach przemysłowych. Urządzenie charakteryzuje się dwoma stabilnymi położeniami pracy, co pozwala na precyzyjne przełączanie obwodów sterowniczych. Wykorzystanie technologii LED w kolorze białym gwarantuje doskonały kontrast oświetlenia, który pozostaje wyraźny i czytelny nawet w warunkach intensywnego światła dziennego. Konstrukcja przełącznika została zoptymalizowana pod kątem trwałości – wysoka odporność na ścieranie oraz zintegrowany układ połączeń ochronnych znacząco podnoszą bezpieczeństwo eksploatacji oraz dyspozycyjność maszyn. Dzięki modułowej budowie systemu RMQ-Titan, montaż i konfiguracja elementu są szybkie i intuicyjne.

• Wysoki stopień ochrony: Parametry IP67 oraz IP69K zapewniają pełną pyłoszczelność oraz odporność na mycie pod wysokim ciśnieniem i w wysokiej temperaturze.
• Wytrzymałość mechaniczna: Urządzenie wykazuje ponadprzeciętną odporność na udary oraz wibracje, co jest kluczowe w ciężkim przemyśle maszynowym.
• Ergonomia i estetyka: Nowoczesny design serii RMQ-Titan łączy funkcjonalność z estetycznym wyglądem panelu operatorskiego.
• Technologia LED: Zastosowanie energooszczędnych diod LED zapewnia długą żywotność elementu podświetlanego bez konieczności częstej konserwacji.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w aplikacjach profesjonalnych. Przełącznik spełnia wymagania normy IEC/EN 60947, dotyczącej aparatury niskonapięciowej, co gwarantuje pełną kompatybilność z systemami automatyki przemysłowej. Wysoki stopień ochrony IP69K jest zgodny z normą DIN 40050-9, co pozwala na stosowanie urządzenia w przemyśle spożywczym i farmaceutycznym, gdzie wymagana jest sterylność i częste czyszczenie chemiczne.

Zastosowanie

Przełącznik M22-WRLK-W znajduje szerokie zastosowanie w różnorodnych aplikacjach kontrolnych i sterujących. Jest idealnym rozwiązaniem dla:

• Tablic rozdzielczych i pulpitów sterowniczych: Gdzie wymagana jest jasna sygnalizacja stanu pracy urządzenia.
• Przemysłu maszynowego: W układach sterowania napędami, liniami produkcyjnymi oraz systemami transportu wewnętrznego.
• Sektora Food & Beverage: Dzięki odporności na agresywne media czyszczące i wysoką szczelność.
• Systemów automatyki budynkowej: Jako element interfejsu operatora w zaawansowanych systemach HVAC lub zarządzania energią.

Wskazówki Montażowe

Montaż przełącznika M22-WRLK-W powinien być przeprowadzony w standardowym otworze montażowym o średnicy 22,5 mm. Dzięki systemowi mocowania RMQ-Titan, element napędowy łączy się z odpowiednim łącznikiem mocującym (M22-A) oraz blokami styków i elementami LED w sposób zatrzaskowy. Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania pierścienia mocującego, aby zapewnić deklarowaną szczelność IP. Zaleca się stosowanie oryginalnych akcesoriów EATON, co gwarantuje optymalne dopasowanie i długowieczność połączeń elektrycznych. Przewody sterownicze powinny być zakończone tulejkami izolowanymi, co zapobiega zwarciom i ułatwia pewny montaż w zaciskach śrubowych lub sprężynowych bloków styków.

FAQ

• Czy przełącznik zawiera w zestawie blok styków? Nie, model M22-WRLK-W to sam napęd przełącznika. Bloki styków (np. M22-K10 lub M22-K01) oraz element LED (np. M22-LED-W) należy dokupić osobno w zależności od wymaganej konfiguracji styków.
• Jaka jest różnica między IP67 a IP69K w tym produkcie? IP67 oznacza odporność na krótkotrwałe zanurzenie w wodzie, natomiast IP69K gwarantuje ochronę przed silnym strumieniem wody pod wysokim ciśnieniem (80-100 bar) i w wysokiej temperaturze (+80°C).
• Czy podświetlenie LED jest wymienne? Tak, dzięki modułowej konstrukcji RMQ-Titan, element LED jest montowany na łączniku mocującym za napędem i może być łatwo wymieniony bez konieczności demontażu całego przełącznika z pulpitu.
