Przełącznik podświetlany 2 położenia czerwony M22S-WLK-W RMQ-Titan M22 | 216813 Eaton

Alternatywny kod produktu: M22S-WLK-W

Opis i Kluczowe Cechy

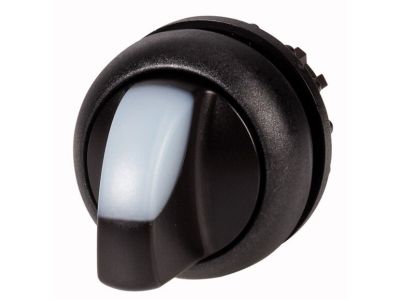

Przełącznik podświetlany Eaton RMQ‑Titan M22S‑WLK‑W (nr kat. 216813) to dwupozycyjne urządzenie sterownicze z funkcją samopowrotu, przeznaczone do paneli operatora. Dzięki stopniowi ochrony IP66 sprawdza się w środowiskach o podwyższonej wilgotności i zapyleniu, a zabudowa w otworze o średnicy 29,7 mm zapewnia uniwersalność montażu. Czerwony siłownik z białym uchwytem na kciuk ułatwia intuicyjną obsługę, a wbudowane podświetlenie sygnalizuje stan pracy.

• Samopowrót (monostabilny): Po zwolnieniu pokrętło wraca do pozycji spoczynkowej – idealne do generowania krótkich impulsów sterujących dla styczników, przekaźników lub PLC.
• Stopień ochrony IP66: Pyłoszczelność i odporność na silne strumienie wody – bezpieczna praca w trudnych warunkach przemysłowych, na zewnątrz lub w strefach mycia.
• Podświetlany siłownik: Ułatwia lokalizację i odczyt stanu w słabym oświetleniu, zwiększając bezpieczeństwo obsługi.
• Możliwość zmiany funkcji na zatrzask: Dzięki elementom kodującym M22‑XC‑Y można skonfigurować przełącznik jako bistabilny (podtrzymanie pozycji) – elastyczność dostosowania do potrzeb aplikacji.
• Kompatybilność z SmartWire‑DT: Umożliwia podłączenie do systemu komunikacji za pomocą przyłączy SWD‑RMQ, co upraszcza okablowanie i umożliwia diagnostykę.
• Zacisk śrubowy: Pewne i trwałe połączenie przewodów – niezawodność w warunkach wibracji i obciążeń mechanicznych.

Zgodność z Normami

Przełącznik spełnia wymagania norm IEC/EN 60947 oraz VDE 0660, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach przemysłowych. Posiada oznaczenie CE.

Zastosowanie

Dzięki uniwersalnej konstrukcji i odporności na warunki środowiskowe przełącznik M22S‑WLK‑W znajduje zastosowanie w wielu obszarach sterowania i sygnalizacji:

• Sterowanie ręczne maszyn i urządzeń w przemyśle – załączanie/wyłączanie, przywołanie awaryjne.
• Generowanie impulsów do styczników, przekaźników oraz wejść sterowników PLC w celu realizacji sekwencji pracy.
• Sygnalizacja stanu procesu (np. gotowości, błędu) dzięki wbudowanemu podświetleniu.
• Automatyka budynkowa – sterowanie oświetleniem, bramami, wentylacją w strefach wilgotnych (hale, myjnie, chłodnie).

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do zabudowy w otworze o średnicy 29,7 mm (panel o grubości do 6 mm) i mocowane za pomocą pierścienia czołowego. Przewody podłączaj do zacisków śrubowych z momentem dokręcania zgodnym z dokumentacją producenta. Przekrój przewodów dobierz do spodziewanego prądu i obciążenia.

FAQ

• Czy przełącznik jest podświetlany? Tak, produkt określany jest jako podświetlany. Szczegóły techniczne (napięcie zasilania, typ źródła światła) nie zostały podane w udostępnionej dokumentacji – przed zakupem zalecamy weryfikację w karcie katalogowej producenta.
• Jaki stopień ochrony ma ten przełącznik? Deklarowany stopień ochrony to IP66, co oznacza odporność na pył oraz silne strumienie wody (np. z myjki ciśnieniowej). Urządzenie nadaje się do miejsc narażonych na wilgoć i zabrudzenia.
• Czy można zmienić tryb pracy z samopowrotu na zatrzask? Tak, za pomocą elementów kodujących M22‑XC‑Y (dostępnych osobno) można skonfigurować przełącznik jako bistabilny, utrzymujący wybraną pozycję bez konieczności trzymania pokrętła.
