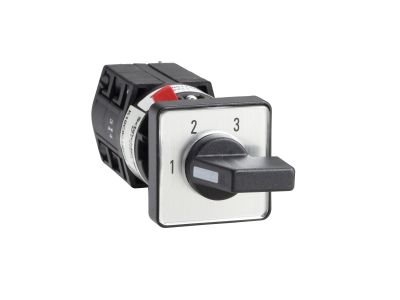

Przełącznik piórkowy krzywkowy krokowy 2-biegunowy 60st. 10A dla Fi16 lub 22mm | K10F013NCH Schneider Electric

Opis i Kluczowe Cechy

Przełącznik piórkowy krzywkowy krokowy 2-biegunowy o kącie obrotu 60° i prądzie znamionowym 10 A (symbol K10F013NCH) to uniwersalny łącznik przeznaczony do montażu w otworach o średnicy 16 mm lub 22 mm. Jego przemyślana konstrukcja umożliwia niezawodne ręczne przełączanie obwodów w zastosowaniach przemysłowych, budowlanych i motoryzacyjnych.

• 2-biegunowa konstrukcja: Pozwala na jednoczesne przełączanie dwóch niezależnych obwodów, co zwiększa elastyczność sterowania i redukuje liczbę potrzebnych elementów.
• Prąd znamionowy 10 A: Gwarantuje bezpieczną pracę w obwodach o umiarkowanym obciążeniu – idealny do sterowania silnikami, oświetleniem czy sygnalizacją.
• Krótki kąt obrotu 60°: Zapewnia szybkie i precyzyjne przełączanie między pozycjami, co skraca czas reakcji w układach sterowania.
• Montaż w otworze 16 mm lub 22 mm: Uniwersalność wymiarowa ułatwia integrację z panelami sterowniczymi i puszkami instalacyjnymi.
• System blokowania główka-korpus z zatrzaskami (jedna śruba): Upraszcza montaż i zapewnia pewne, bezpieczne połączenie mechaniczne.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Gwarantuje to wysoką jakość wykonania i bezpieczeństwo użytkowania w instalacjach elektrycznych.

Zastosowanie

Przełącznik krzywkowy krokowy K10F013NCH sprawdza się w układach sterowania maszyn, automatyce budynkowej oraz w instalacjach przemysłowych i motoryzacyjnych, gdzie wymagane jest ręczne przełączanie obwodów.

• Ręczne sterowanie odbiornikami (oświetlenie, wentylacja, bramy).
• Wysyłanie impulsów sterujących do styczników, przekaźników lub wejść PLC.
• Sygnalizacja stanu pracy urządzeń (pozycje przełącznika jako wskaźnik).
• Zastosowania w motoryzacji (przełączanie funkcji pomocniczych) oraz w instalacjach sterowniczych w budownictwie.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel posiadający uprawnienia SEP. Przełącznik montuje się w otworze panelu lub puszki o średnicy 16 mm lub 22 mm. Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Używaj przewodów o przekroju dostosowanym do prądu 10 A, a śruby dokręcaj momentem zalecanym przez producenta. Po zamontowaniu sprawdź poprawność działania i czytelnie oznacz funkcje poszczególnych pozycji przełącznika.

FAQ

• Jaki jest stopień ochrony przełącznika? W specyfikacji nie podano stopnia ochrony. W standardowych zastosowaniach wewnątrz rozdzielnicy przyjmuje się ochronę IP20. W środowiskach wilgotnych lub zapylonych należy zastosować dodatkowe uszczelnienie.
• Czy przełącznik jest wyposażony w podświetlenie? Nie, przełącznik nie posiada wbudowanego podświetlenia. W razie potrzeby sygnalizacji pozycji można zastosować oddzielną lampkę kontrolną.
• Jakie napięcie znamionowe ma przełącznik? Producent nie podał napięcia znamionowego. Prąd znamionowy wynosi 10 A. Przełącznik jest przystosowany do typowych obwodów niskiego napięcia – przed zastosowaniem należy sprawdzić dokumentację aplikacyjną i zachować margines bezpieczeństwa.
