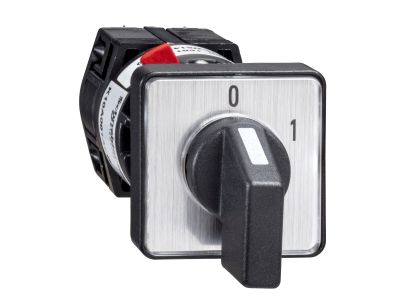

Przełącznik piórkowy krzywkowy 3-biegunowy 60st. 10A dla Fi16 lub 22mm | K10C003ACH Schneider Electric

Opis i Kluczowe Cechy

Przełącznik piórkowy krzywkowy K10C003ACH to 3-biegunowy przełącznik obrotowy o konstrukcji krzywkowej, przeznaczony do sterowania obwodami o prądzie do 10 A. Charakteryzuje się kątem przełączania 60°, co pozwala na precyzyjne sekwencyjne załączanie obwodów. Przeznaczony do montażu w otworze o średnicy 16 mm lub 22 mm, dzięki czemu sprawdza się w panelach sterowniczych, rozdzielnicach i szafach elektrycznych. System blokowania główki i korpusu za pomocą jednej śruby zapewnia prosty, ale bezpieczny montaż.

• Prąd znamionowy 10 A: Gwarantuje bezpieczną pracę w obwodach o średnim obciążeniu bez ryzyka przeciążenia styków.
• 3 bieguny (3NO/3NC): Umożliwia jednoczesne przełączanie trzech niezależnych obwodów, co zwiększa funkcjonalność w układach sterowania.
• Kąt przełączania 60°: Zapewnia wyraźne pozycje pracy i wygodną sekwencyjną zmianę stanów bez przypadkowego przestawienia.
• Montaż w otworze Fi16 lub Fi22 mm: Uniwersalność montażu w standardowych otworach paneli sterowniczych i obudów elektrycznych.
• Mechanizm krzywkowy z blokadą na jedną śrubę: Ułatwia instalację i zapewnia stabilne mocowanie elementów obrotowych.

Zgodność z Normami

Przełącznik K10C003ACH spełnia wymagania obowiązujących norm europejskich (CE) oraz standardów DIN dla aparatury przeznaczonej do montażu w rozdzielnicach i panelach sterowniczych. Produkt posiada certyfikat zgodności CE.

Zastosowanie

Przełącznik krzywkowy sprawdza się w układach, gdzie wymagane jest wielopozycyjne sterowanie oraz proste przełączanie obwodów. Dzięki wytrzymałości na 10 A i trzem biegunom znajduje zastosowanie w:

• Sterowaniu maszyn i urządzeń przemysłowych (motoryzacja, obróbka metali, linie pakujące).
• Rozdzielnicach budynkowych – przełączanie trybów pracy oświetlenia, wentylacji lub ogrzewania.
• Panelach operatorskich w szafach sterowniczych – ręczne załączanie i wyłączanie obwodów sygnalizacyjnych.
• Instalacjach tymczasowych na budowach – proste sterowanie odbiornikami bez konieczności stosowania skomplikowanych układów.

Wskazówki Montażowe

Przełącznik może być montowany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji. Urządzenie instaluje się w otworze o średnicy 16 mm lub 22 mm w płycie panelu o grubości zgodnej z dokumentacją producenta. Dokręcanie śrub zaciskowych oraz mocowania korpusu musi odbywać się z momentem określonym w instrukcji. Przekrój przewodów powinien być dobrany do prądu 10 A (min. 1,5 mm²). Nie stosować w obwodach o prądzie większym niż znamionowy.

FAQ

• Jaka jest średnica otworu montażowego? Przełącznik jest przystosowany do otworów o średnicy 16 mm lub 22 mm – w zestawie znajdują się odpowiednie elementy mocujące (pierścienie dystansowe).
• Czy przełącznik jest podświetlany? W standardowej wersji nie występuje podświetlenie. Przełącznik pełni jedynie funkcję mechaniczną – do sygnalizacji zaleca się stosowanie oddzielnej lampki.
• Jaki jest tryb pracy styków (stabilny / chwilowy)? Przełącznik jest w wersji stabilnej (bistabilnej) – pozostaje w ustawionej pozycji do momentu ręcznego przestawienia. Nie ma funkcji samopowrotu.
