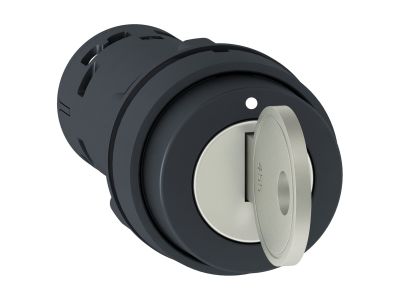

Przełącznik piórkowy kluczyk Fi-22mm 2-pozycyjny 1NO blokada na klucz Ronis 455, Harmony XB7 | XB7NG21 Schneider Electric

Opis i Kluczowe Cechy

Przełącznik piórkowy z kluczem Schneider Electric z serii Harmony XB7 o numerze katalogowym XB7NG21 to profesjonalne rozwiązanie sterownicze, zaprojektowane z myślą o maksymalnej niezawodności w aplikacjach przemysłowych. Urządzenie charakteryzuje się monolityczną konstrukcją, co oznacza, że korpus i głowica stanowią jedną całość, upraszczając proces doboru i montażu. Przełącznik posiada 2 stabilne pozycje pracy oraz mechanizm blokujący z kluczem Ronis 455, gdzie wyjęcie klucza jest możliwe w lewym położeniu. Wyposażenie w jeden styk normalnie otwarty (1 NO) pozwala na precyzyjne zamykanie obwodu sterowania.

• Wysoki stopień ochrony: Certyfikat IP65 gwarantuje pełną pyłoszczelność oraz odporność na strumienie wody, co pozwala na pracę w trudnych warunkach środowiskowych.
• Trwałość mechaniczna: Konstrukcja odporna na uderzenia i wibracje zapewnia długowieczność nawet przy intensywnej eksploatacji na liniach produkcyjnych.
• Ergonomia: Czarna, plastikowa ramka z podwójną izolacją zwiększa bezpieczeństwo użytkowania i estetykę panelu sterowniczego.
• Szeroki zakres temperatur: Możliwość pracy w ekstremalnych warunkach od -40°C do +70°C sprawia, że produkt jest niezwykle wszechstronny.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości, co jest kluczowe dla inżynierów i integratorów systemów. Przełącznik spełnia wymagania międzynarodowych standardów dotyczących aparatury niskiego napięcia, co potwierdza jego przydatność do użytku w profesjonalnych szafach sterowniczych i pulpitach operatorskich na całym świecie. Podwójna izolacja ramki z tworzywa sztucznego stanowi dodatkową warstwę ochronną, minimalizując ryzyko porażenia prądem i zwiększając bezpieczeństwo obsługi maszyn.

Zastosowanie

Dzięki swojej uniwersalności i wysokiej odporności, przełącznik Harmony XB7 znajduje zastosowanie w wielu gałęziach przemysłu:

• Przemysł maszynowy (OEM): Idealny do paneli sterowniczych maszyn wymagających autoryzowanego dostępu poprzez klucz.
• Automatyka budynkowa: Sterowanie systemami wentylacji, bramami czy oświetleniem w obiektach komercyjnych.
• Infrastruktura: Wykorzystywany w rozdzielnicach elektrycznych, gdzie wymagane jest zabezpieczenie przed niepowołanym przełączeniem trybu pracy.
• Systemy transportowe: Odporność na wibracje pozwala na montaż w pulpitach sterowniczych urządzeń mobilnych i przenośników.

Wskazówki Montażowe

Montaż urządzenia jest szybki i intuicyjny, co znacząco redukuje czas prefabrykacji szaf sterowniczych:

• Otwór montażowy: Przełącznik jest dedykowany do standardowych otworów o średnicy 22,5 mm, co zapewnia pełną kompatybilność z istniejącymi systemami sterowania.
• Podłączenie elektryczne: Zaciski śrubowe umożliwiają pewne i trwałe połączenie przewodów. Zaleca się stosowanie odpowiednich końcówek tulejkowych dla zapewnienia optymalnego styku.
• Moment dokręcania: Należy przestrzegać zalecanego momentu dokręcania śrub zaciskowych, aby uniknąć uszkodzenia gwintów przy jednoczesnym zapewnieniu odporności na poluzowanie pod wpływem drgań.
• Pozycjonowanie: Dzięki monolitycznej budowie, montaż polega na osadzeniu urządzenia w otworze i dokręceniu nakrętki mocującej od tyłu panelu.

FAQ

1. Czy klucz można wyjąć w obu pozycjach?
Nie, w modelu XB7NG21 wyjęcie klucza jest możliwe tylko w pozycji lewej, co pozwala na skuteczne zablokowanie maszyny w określonym stanie pracy.

2. Czy przełącznik wymaga dodatkowych bloków styków?
Jest to konstrukcja monolityczna z wbudowanym 1 stykiem NO, więc podstawowa konfiguracja nie wymaga dokupowania osobnych modułów stykowych.

3. Czy urządzenie nadaje się do montażu na zewnątrz?
Tak, dzięki stopniowi ochrony IP65 oraz szerokiemu zakresowi temperatur pracy (-40°C do 70°C), przełącznik może być stosowany w aplikacjach zewnętrznych, pod warunkiem zapewnienia ochrony przed bezpośrednim działaniem ekstremalnych czynników atmosferycznych mogących uszkodzić mechanizm klucza.
