Przełącznik piórkowy Fi-22mm 2-pozycyjny uchwyt standardowy 1NO czarny, Harmony XB7 | XB7ND21 Schneider Electric

Opis i Kluczowe Cechy

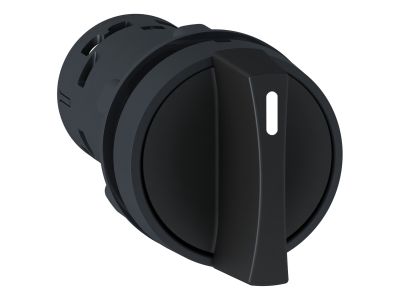

Przełącznik piórkowy Schneider Electric z serii Harmony XB7 o numerze katalogowym XB7ND21 to profesjonalne rozwiązanie sterownicze, które łączy w sobie niezawodność z ergonomicznym designem. Urządzenie charakteryzuje się monolityczną konstrukcją, co oznacza, że korpus oraz elementy stykowe stanowią jedną, zintegrowaną całość. Takie rozwiązanie znacząco upraszcza proces doboru komponentów oraz przyspiesza montaż w prefabrykowanych szafach sterowniczych. Przełącznik posiada standardowy czarny uchwyt piórkowy o dwóch stabilnych pozycjach, co pozwala na jednoznaczne określenie stanu pracy maszyny.

• Mechanizm blokujący: Zapewnia stabilne utrzymanie wybranej pozycji, eliminując ryzyko przypadkowej zmiany stanu pod wpływem wibracji.
• Konfiguracja styków: Wyposażony w jeden styk normalnie otwarty (1 NO), idealny do załączania obwodów sterowania.
• Stopień ochrony IP65: Gwarantuje pełną pyłoszczelność oraz odporność na strumienie wody, co pozwala na pracę w trudnych warunkach przemysłowych.
• Zaciski śrubowe: Solidne połączenie przewodów zapewnia długotrwałą stabilność elektryczną i odporność na poluzowanie.
• Podwójna izolacja: Plastikowa ramka wykonana z wysokiej jakości tworzywa sztucznego zapewnia bezpieczeństwo użytkowania i odporność na korozję.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność w profesjonalnych instalacjach elektro-technicznych. Posiada certyfikację potwierdzającą odporność na uderzenia i wibracje, co jest kluczowe w środowisku pracy ciężkich maszyn. Szeroki zakres temperatur pracy, wynoszący od -25°C do aż 70°C, sprawia, że przełącznik spełnia wymagania norm dla urządzeń pracujących w zmiennych warunkach klimatycznych, zarówno wewnątrz, jak i na zewnątrz budynków (pod odpowiednim zadaszeniem).

Zastosowanie

Przełącznik Harmony XB7 znajduje szerokie zastosowanie w automatyce przemysłowej oraz systemach sterowania budynkowego. Dzięki standardowej średnicy montażowej wynoszącej 22 mm, jest on w pełni kompatybilny z większością pulpitów sterowniczych, kaset sterowniczych oraz szaf rozdzielczych dostępnych na rynku. Idealnie sprawdza się w:

• Układach sterowania silnikami i pompami jako przełącznik trybu pracy (np. Ręczny/Automatyczny).
• Panelach operatorskich maszyn obróbczych, gdzie wymagana jest wysoka trwałość mechaniczna.
• Systemach HVAC do załączania jednostek wentylacyjnych.
• Przemysłowych liniach produkcyjnych narażonych na zapylenie i wilgoć.

Wskazówki Montażowe

Instalacja przełącznika XB7ND21 jest intuicyjna i nie wymaga specjalistycznych narzędzi poza standardowym wkrętakiem. Aby zapewnić optymalną pracę urządzenia, należy przestrzegać poniższych wytycznych:

• Otwór montażowy: Należy przygotować otwór o średnicy 22,5 mm zgodnie ze standardem przemysłowym.
• Moment dokręcania: Zaciski śrubowe powinny być dokręcone z odpowiednią siłą, aby zapewnić pewny styk elektryczny bez ryzyka uszkodzenia gwintu.
• Pozycjonowanie: Dzięki monolitycznej budowie, wystarczy przełożyć urządzenie przez otwór i dokręcić nakrętkę mocującą od tyłu panelu.
• Przewody: Zaleca się stosowanie tulejek zaciskowych na końcach przewodów linkowych, co zwiększa trwałość połączenia w zaciskach śrubowych.

FAQ

• Czy przełącznik posiada podświetlenie? Nie, model XB7ND21 jest wersją niepodświetlaną z czarnym uchwytem standardowym.
• Czy można wymienić same styki w tym modelu? Nie, seria XB7 charakteryzuje się konstrukcją monolityczną, co oznacza, że blok styków jest zintegrowany z napędem. W przypadku konieczności wymiany, wymienia się cały element.
• Jaka jest odporność tego przełącznika na warunki zewnętrzne? Dzięki certyfikatowi IP65, przełącznik jest chroniony przed pyłem i wodą laną strugą, co czyni go idealnym do pracy w halach produkcyjnych i warsztatach.
