Przełącznik piórkowy Fi-22mm 2-pozycyjny stabilny 1NO czarny | XB5AD41 Schneider Electric

Opis i Kluczowe Cechy

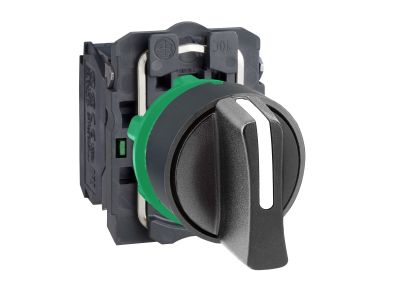

Przełącznik piórkowy Schneider Electric Harmony XB5 (symbol XB5AD41) to dwupozycyjny stabilny element sterowniczy o średnicy montażowej 22 mm. Wyposażony w jeden styk normalnie otwarty (1NO) i podwójnie izolowaną plastikową ramkę, zapewnia niezawodne przełączanie w aplikacjach przemysłowych. Dzięki wysokiej odporności na warunki zewnętrzne (IP66/67/69/69K) nadaje się do instalacji narażonych na pył, wilgoć i strumienie wody pod ciśnieniem.

• Styk 1NO (normalnie otwarty): Umożliwia sterowanie sygnałami załączającymi – idealny do impulsów dla styczników, przekaźników lub wejść PLC.
• Stopień ochrony IP69/IP69K: Gwarantuje szczelność nawet przy myciu wysokociśnieniowym i w środowiskach z agresywnymi cieczami – bez ryzyka uszkodzenia wnętrza przełącznika.
• Plastikowa, podwójnie izolowana ramka: Zapewnia bezpieczeństwo elektryczne i odporność chemiczną, redukując ryzyko zwarć w wilgotnym otoczeniu.
• Montaż w otworze 22 mm: Zgodny z międzynarodowym standardem – ułatwia integrację z istniejącymi panelami sterowniczymi i maszynami.
• Szeroki zakres temperatur pracy (-40°C do +70°C): Pozwala na stosowanie w chłodniach, hulach produkcyjnych i na zewnątrz bez ryzyka awarii termicznej.

Zgodność z Normami

Przełącznik XB5AD41 spełnia wymagania międzynarodowych norm dla aparatury sterowniczej – uzyskał certyfikację morską oraz stopień ochrony Typ 4X (NEMA). Posiada deklarację zgodności CE, potwierdzającą spełnienie wymogów dyrektyw Unii Europejskiej dotyczących niskiego napięcia i kompatybilności elektromagnetycznej.

Zastosowanie

Dzięki wysokiej szczelności i wytrzymałej konstrukcji przełącznik piórkowy Schneider Electric znajduje zastosowanie w wymagających środowiskach przemysłowych i komercyjnych.

• Sterowanie odbiornikami w liniach produkcyjnych narażonych na zapylenie i wilgoć.
• Podawanie impulsów do styczników, przekaźników lub modułów PLC w szafach sterowniczych o podwyższonej odporności.
• Sygnalizacja stanów awaryjnych i załączanie systemów bezpieczeństwa w maszynach rolniczych, spożywczych i chemicznych.
• Automatyka budynkowa w strefach mokrych (myjnie, warsztaty, tunele myjni samochodowych).

Wskazówki Montażowe

Montaż i podłączenie przełącznika powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim bezwzględnym odłączeniu napięcia. Urządzenie mocuje się w otworze o średnicy 22 mm, stosując odpowiednią nakrętkę montażową (w zestawie lub dostępna osobno). Zaciski śrubowe należy dokręcać momentem podanym w dokumentacji producenta, a przekrój przewodów dobrać do spodziewanego prądu obciążenia. Po montażu sprawdzić poprawność działania styku 1NO w obu pozycjach stabilnych.

FAQ

• Czy przełącznik jest podświetlany? Nie – model XB5AD41 to wersja bez podświetlenia. W razie potrzeby sygnalizacji wizualnej można zastosować oddzielną lampkę kontrolną w tej samej serii Harmony XB5.
• Jaki stopień ochrony ma ten przełącznik? Deklarowane IP66, IP67, IP69 oraz IP69K, a także Typ 4X. Oznacza to pełną odporność na pył, zanurzenie (1 m przez 30 min) oraz strumienie gorącej wody pod wysokim ciśnieniem (IP69K).
• Jak działa styk – jest chwilowy czy stabilny? Przełącznik jest dwupozycyjny stabilny – po przestawieniu dźwigni styk pozostaje w wybranej pozycji (załączony lub rozłączony) do momentu ręcznej zmiany. Brak mechanizmu sprężyny powrotnej.
