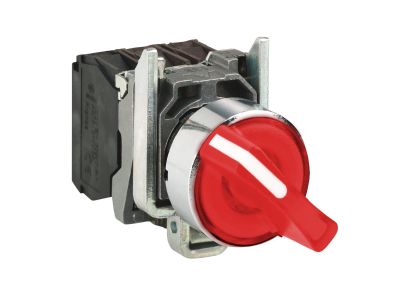

Przełącznik piórkowy czerwony z podświetleniem Fi22mm 2 pozycje 230V 1NO+1NC Harmony XB4 | XB4BK124M5 Schneider Electric

Opis i Kluczowe Cechy

Przełącznik piórkowy Schneider Electric Harmony XB4BK124M5 z podświetleniem LED (230–240 V AC) w chromowanej metalowej ramce to wytrzymały element sterowania zaprojektowany do pracy w trudnych warunkach przemysłowych. Wyposażony w 2-pozycyjny mechanizm blokujący oraz zestaw styków 1NO+1NC (zaciski śrubowe) zapewnia niezawodne i bezpieczne przełączanie obwodów. Montaż w otworze 22 mm pozwala na unifikację paneli operatorskich.

• Styki 1NO+1NC (zaciski śrubowe): Dwa niezależne tory przełączające umożliwiają jednoczesne załączanie i rozłączanie różnych obwodów sterowniczych, co upraszcza logikę i zwiększa funkcjonalność układu.
• Zintegrowane podświetlenie LED 230–240 V AC: Wyraźna wizualna informacja o stanie urządzenia nawet w całkowitej ciemności – ułatwia obsługę i podnosi bezpieczeństwo pracy.
• Stopień ochrony IP66, IP67, IP69, IP69K oraz Typ 4X: Odporność na pył, strumienie wody pod ciśnieniem, zanurzenie oraz agresywne środki czyszczące – gwarantuje działanie w przemyśle spożywczym, chemicznym i na zewnątrz.
• Chromowana metalowa ramka: Wysoka wytrzymałość mechaniczna na uderzenia i wibracje, a jednocześnie elegancki wygląd – idealna do paneli operatorskich narażonych na uszkodzenia.
• Szeroki zakres temperatur pracy od –40°C do +70°C: Gwarancja niezawodności w ekstremalnych warunkach klimatycznych – od mroźnych hal po gorące strefy produkcyjne.

Zgodność z Normami

Produkt spełnia międzynarodowe standardy ochrony przed wpływem środowiska (IP66, IP67, IP69, IP69K) oraz posiada certyfikat Typ 4X (NEMA). Przełącznik został poddany również certyfikacji morskiej, co potwierdza jego odporność na działanie solanki i wilgoci. Posiada oznaczenie CE, deklarujące zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Przełącznik piórkowy Harmony XB4BK124M5 jest wszechstronnym elementem sterowania stosowanym w wielu gałęziach przemysłu. Dzięki wysokiej szczelności i wytrzymałości sprawdza się tam, gdzie standardowe przyciski zawodzą.

• Sterowanie pracą maszyn i urządzeń w przemyśle spożywczym, chemicznym oraz farmaceutycznym (częste mycie, wysoka wilgotność).
• Przełączanie trybów pracy (auto/ręka, start/stop) w instalacjach na zewnątrz budynków oraz w środowisku morskim.
• Sygnalizacja stanu i wydawanie poleceń w systemach automatyki budynkowej i przemysłowej (sterowanie oświetleniem, bramami, wentylacją).
• Impulsowanie do styczników, przekaźników lub wejść PLC w aplikacjach wymagających bezpiecznej i powtarzalnej pracy styków.

Wskazówki Montażowe

Montaż i podłączenie przełącznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie przeznaczone jest do montażu w otworze o średnicy 22 mm w panelu o odpowiedniej grubości. Zaciski śrubowe należy dokręcać momentem zgodnym z dokumentacją producenta, a przekrój przewodów dobrać do spodziewanego obciążenia. Po instalacji sprawdzić poprawność działania mechanizmu blokującego oraz szczelność uszczelki.

FAQ

• Jakie napięcie zasila podświetlenie LED? Zintegrowana dioda LED jest przystosowana do napięcia przemiennego 230–240 V AC – nie wymaga zewnętrznego zasilacza. Podświetlenie świeci, gdy obwód jest zamknięty lub zgodnie z konfiguracją montażową.
• Jaki stopień ochrony ma przełącznik i czy można go stosować na zewnątrz? Przełącznik posiada stopnie IP66, IP67, IP69 oraz IP69K, a także certyfikat NEMA Typ 4X. Oznacza to pełną ochronę przed pyłem, strumieniami wody, zanurzeniem oraz ciśnieniowym myciem – może być stosowany na zewnątrz, w myjniach i agresywnym środowisku.
• Jak działa mechanizm styków – czy to przełącznik chwilowy, czy z blokadą? Jest to przełącznik 2-pozycyjny z mechanizmem blokującym (samoutrzymującym). Styki pozostają w ustawionej pozycji do momentu ręcznej zmiany, co odróżnia go od przycisków powrotnych.
