Przełącznik obrotowy 4 położeniowy (0-1-2-3-4) FR 355 16A 1P | 004655 Legrand

Opis i Kluczowe Cechy

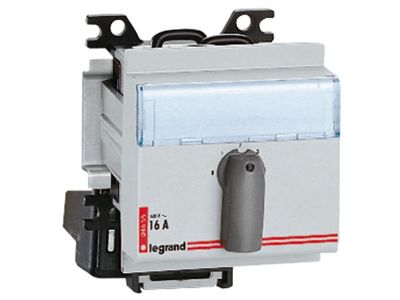

Przełącznik obrotowy FR 355 (numer katalogowy 004655) to 4-położeniowy przełącznik (pozycje 0-1-2-3-4) z dodatkowym położeniem Stop, wyposażony w okienko do opisu aparatu. Prąd znamionowy 16 A i napięcie 400 V~ umożliwiają bezpieczne przełączanie obwodów o znacznym obciążeniu. Szerokość 3 modułów (52,5 mm) pozwala na łatwy montaż w rozdzielnicy.

• 5 pozycji (0 + 4 położenia pracy): Pełna kontrola nad obwodem – wybór spo czterech stanów pracy oraz bezpieczne odcięcie zasilania w pozycji 0 (Stop).
• Prąd znamionowy 16 A: Bezpieczna praca w obwodach o dużym obciążeniu bez ryzyka przegrzania styków.
• Napięcie znamionowe 400 V~: Przystosowany do instalacji trójfazowych oraz jedno fazowych do 400 V.
• 1-biegunowy (1P): Przełącza jeden biegun obwodu – odpowiedni do prostych aplikacji sterowania.
• Okienko do opisu: Ułatwia identyfikację funkcji przełącznika w rozdzielnicy (np. etykieta z opisem).

Zgodność z Normami

Produkt spełnia wymagania norm europejskich oraz posiada certyfikat CE. Przeznaczony do montażu w rozdzielnicach zgodnie ze standardami DIN dla aparatury modułowej.

Zastosowanie

Przełącznik obrotowy FR 355 znajduje zastosowanie w instalacjach elektrycznych do sterowania odbiornikami, wyboru trybów pracy oraz jako element automatyki budynkowej.

• Sterowanie oświetleniem lub wentylacją w kilku stopniach (np. 4 poziomy jasności).
• Wybór źródła zasilania (sieć/agregat) w prostych układach przełączania.
• Ręczne przełączanie obwodów sterowania styczników, przekaźników lub wejść PLC.
• Automatyka budynkowa: przełączanie trybów dzień/noc, ogrzewanie/chłodzenie.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przed montażem należy upewnić się, że przekrój przewodów jest odpowiedni dla prądu 16 A. Moment dokręcania zacisków stosować zgodnie z dokumentacją producenta.

FAQ

• Czy przełącznik posiada podświetlenie LED? Nie, w specyfikacji nie przewidziano podświetlenia. Produkt wyposażono w okienko do opisu, ale bez wbudowanego źródła światła.
• Jaki jest stopień ochrony (IP) tego przełącznika? Stopień ochrony nie został podany w danych technicznych. Standardowo aparatura modułowa montowana w rozdzielnicy posiada IP20, jednak dla konkretnego modelu zalecamy sprawdzenie dokumentacji producenta.
• Czy przełącznik ma styki chwilowe czy podtrzymanie? Przełącznik obrotowy FR 355 utrzymuje ustawione położenie (styki samoczynne) – po wybraniu pozycji pozostaje w niej bez konieczności przytrzymywania.
