Przełącznik obrotowy 3SU1, 22mm, okrągły, podświetlany, biały, SIRIUS ACT | 3SU1052-2BC60-0AA0 Siemens

Alternatywny kod produktu: 3SU10522BC600AA0

Opis i Kluczowe Cechy

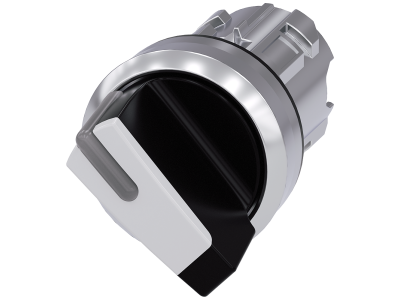

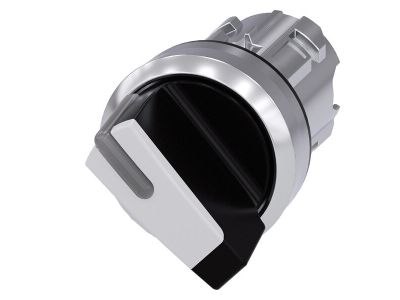

Przełącznik obrotowy 3SU1 z serii SIRIUS ACT firmy Siemens to element wykonawczy systemu modułowego przeznaczonego do montażu w płycie czołowej. Model 3SU1052-2BC60-0AA0 to okrągły przełącznik obrotowy o otworze 22 mm, wyposażony w białe podświetlenie LED. Jako urządzenie kompletne składa się z główki, uchwytu oraz zintegrowanego bloku styków (sprzedawany jako zestaw), co upraszcza instalację. System SIRIUS ACT pozwala na łączenie różnych elementów wykonawczych i sygnalizacyjnych w jednym stanowisku operatorskim.

• Podświetlenie białe LED: wyraźna sygnalizacja położenia lub stanu urządzenia – zwiększa bezpieczeństwo obsługi w warunkach słabego oświetlenia oraz ułatwia szybką identyfikację przycisku na panelu.
• Okrągły otwór Ø22 mm: uniwersalny standard montażu w płytach czołowych rozdzielnic, pulpitów operatorskich i szaf sterowniczych – kompatybilny z szeroką gamą akcesoriów i bloków funkcyjnych SIRIUS ACT.
• System modułowy SIRIUS ACT: elastyczność konfiguracji – możliwość indywidualnego łączenia elementów wykonawczych, uchwytów i bloków styków/LED, co pozwala dostosować urządzenie do konkretnych potrzeb aplikacji.
• Wersja kompaktowa / kompletna: przełącznik dostarczany jako gotowy zestaw (głowica + uchwyt + blok styków/LED) – oszczędza czas podczas montażu i eliminuje ryzyko błędnego doboru komponentów.
• Trwałość mechaniczna i odporność na wibracje: typowa dla serii SIRIUS ACT, zapewniająca niezawodne działanie w warunkach przemysłowych (szczegółowe dane – w karcie katalogowej producenta).

Zgodność z Normami

Przełącznik obrotowy 3SU1052-2BC60-0AA0 jest certyfikowany znakiem CE i spełnia wymagania odpowiednich dyrektyw europejskich. Produkowany zgodnie z normami DIN oraz standardami jakości Siemens. W przypadku braku podania konkretnych numerów norm w źródle danych, zaleca się weryfikację szczegółów w oficjalnej dokumentacji technicznej producenta.

Zastosowanie

Przełącznik obrotowy z podświetleniem znajduje zastosowanie w sterowaniu maszynami, urządzeniami technologicznymi oraz w instalacjach automatyki budynkowej. Dzięki białemu podświetleniu sprawdza się w sytuacjach wymagających wyraźnej sygnalizacji stanu włącznika.

• Sterowanie pracą silników, napędów i pomp – jako przełącznik główny lub trybu pracy.
• Wysyłanie impulsów do styczników, przekaźników lub wejść sterowników PLC w aplikacjach przemysłowych.
• Sygnalizacja załączenia/wyłączenia obwodu – podświetlenie wskazuje aktualny stan urządzenia.
• Automatyka budynkowa – sterowanie oświetleniem, żaluzjami, bramami lub systemami HVAC w panelach sterowniczych.

Wskazówki Montażowe

Montaż przełącznika obrotowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia w całej instalacji. Urządzenie przeznaczone jest do mocowania w otworze Ø22 mm w płycie czołowej za pomocą dołączonego uchwytu. Przekrój przewodów należy dobrać zgodnie z obciążalnością styków (dane w karcie katalogowej). Momenty dokręcania śrub zaciskowych oraz typ zalecanego narzędzia podano w dokumentacji technicznej producenta. Przed pierwszym uruchomieniem sprawdzić poprawność montażu i działanie podświetlenia.

FAQ

• Czy podświetlenie działa przy standardowym napięciu 24 V DC? Model 3SU1052-2BC60-0AA0 jest wyposażony w zintegrowane podświetlenie LED, którego parametry zasilania należy sprawdzić w karcie katalogowej. SIRIUS ACT oferuje wersje na różne napięcia (np. 24 V AC/DC, 230 V AC) – dla konkretnego egzemplarza prosimy o weryfikację oznaczenia lub dokumentacji.
• Jaki stopień ochrony ma ten przełącznik? W dostępnych danych nie podano konkretnego IP. Standardowo dla przycisków i przełączników montowanych w płytach czołowych rozdzielnic przyjmuje się IP20 w zakresie ochrony przed ciałami stałymi (szczelność od strony płyty czołowej może być wyższa – zalecamy sprawdzenie w karcie katalogowej produktu).
• Czy można użyć przełącznika jako elementu systemu bezpieczeństwa (np. wyłącznik awaryjny)? Ten model to standardowy przełącznik obrotowy, nie jest oznaczony jako urządzenie do funkcji bezpieczeństwa (np. typu wyłącznik awaryjny zgodny z EN ISO 13850). Do zastosowań związanych z bezpieczeństwem należy stosować dedykowane elementy SIRIUS ACT z odpowiednimi certyfikatami.
