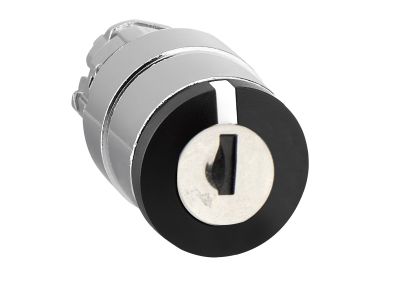

Przełącznik obrotowy 3-pozycyjny, klucz, czarny, Harmony XB4 | ZB4BG03 Schneider Electric

Opis i Kluczowe Cechy

Przełącznik obrotowy kluczykowy 3-pozycyjny Schneider Electric Harmony XB4 (symbol ZB4BG03) to element sterowniczy o metalowej, chromowanej obudowie, zaprojektowany do pracy w wymagających środowiskach. Dzięki trzem położeniom z mechanizmem zapadkowym oraz wyjmowanemu kluczowi (numer 455) w lewym i środkowym położeniu zapewnia bezpieczne i jednoznaczne przełączanie trybów pracy. Montowany w otworze 22 mm i wyposażony w stopień ochrony IP69K, sprawdza się w aplikacjach narażonych na kurz, wodę pod ciśnieniem i wibracje.

• Metalowa obudowa chromowana: odporna na uderzenia i wibracje, dzięki czemu przełącznik niezawodnie działa w trudnych warunkach przemysłowych i morskich.
• 3-pozycyjny mechanizm zapadkowy z wyjmowanym kluczem (klucz nr 455): umożliwia bezpieczne blokowanie dostępu do wybranych funkcji – zmiana trybu tylko po włożeniu klucza w odpowiednim położeniu.
• Stopień ochrony IP66/IP67/IP69/IP69K: gwarantuje odporność na kurz, strumienie wody pod wysokim ciśnieniem i parę wodną, co czyni go idealnym do mycia i aplikacji zewnętrznych.
• Szeroki zakres temperatur pracy (-40°C do 70°C): niezawodne działanie w ekstremalnych warunkach klimatycznych, od mrozu po upały.
• Montaż w otworze 22 mm: zgodność z powszechnym standardem paneli sterowniczych ułatwia wymianę i integrację z istniejącą infrastrukturą.

Zgodność z Normami

Przełącznik ZB4BG03 spełnia międzynarodowe standardy i posiada certyfikaty Marine, a także stopnie ochrony IP66, IP67, IP69, IP69K oraz Type 4X. Produkt został zaprojektowany zgodnie z wymogami norm europejskich i posiada oznaczenie CE.

Zastosowanie

Przełącznik kluczykowy Harmony XB4 sprawdza się wszędzie tam, gdzie wymagane jest autoryzowane przełączanie trybów pracy maszyn i urządzeń. Stosowany jest m.in. w:

• Sterowaniu trybami pracy maszyn (np. ręczny / wyłączony / automatyczny) – mechanizm zapadkowy zapewnia jednoznaczne położenie.
• Autoryzacji dostępu do funkcji serwisowych lub produkcyjnych – wyjmowany klucz uniemożliwia nieuprawnioną zmianę trybu.
• Panelach sterowniczych w przemyśle, marynistyce oraz aplikacjach narażonych na wilgoć i zabrudzenia (np. myjnie, zakłady spożywcze).
• Systemach automatyki budynkowej i bezpieczeństwa, gdzie wymagane jest przełączanie z kluczem.

Wskazówki Montażowe

Montaż przełącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia zasilania. Urządzenie przeznaczone jest do montażu w otworze o średnicy 22 mm w panelu. Moment dokręcania nakrętki oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i upewnić się, że nie zostanie przypadkowo załączone.

FAQ

• Czy przełącznik ZB4BG03 jest podświetlany? Nie, standardowa wersja nie posiada podświetlenia. Osobne moduły LED z serii Harmony XB4 umożliwiają dodanie sygnalizacji wizualnej.
• Jaki stopień ochrony ma przełącznik? Model ZB4BG03 posiada stopnie ochrony IP66, IP67, IP69 oraz IP69K, co zapewnia odporność na kurz, wodę pod ciśnieniem oraz mycie parą wodną.
• W których położeniach można wyjąć klucz? Klucz (nr 455) można wyjąć w lewym i środkowym położeniu przełącznika. W prawym położeniu klucz jest zablokowany, co uniemożliwia zmianę trybu bez zgody operatora.
