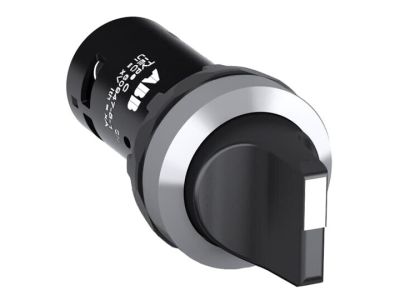

Przełącznik obrotowy 2-pozycyjny, 1NO1NC C2SS2-30B-11, czarny | 1SFA619201R3076 ABB

Alternatywny kod produktu: 1SFA619201R3076

Opis i Kluczowe Cechy

Przełącznik obrotowy 2-pozycyjny C2SS2-30B-11 (symbol 1SFA619201R3076) w kolorze czarnym to kompaktowe, bistabilne urządzenie do selektywnego sterowania obwodami elektrycznymi. Posiada styki 1NO1NC, co umożliwia swobodne konfigurowanie układów sterowania. Dzięki krótkiemu uchwytowi wyróżnia się zwartą budową, ułatwiającą montaż w ograniczonych przestrzeniach, np. w szafach sterowniczych lub rozdzielnicach.

• 2-pozycyjny, bistabilny: Zachowuje swoje położenie bez konieczności ciągłego podtrzymywania sygnału, co zwiększa niezawodność układu.
• Styki 1NO1NC: Elastyczna konfiguracja styku – jeden normalnie otwarty (NO) i jeden normalnie zamknięty (NC) – pozwala na budowę złożonych obwodów sterowania.
• Zakres napięcia 24–300V: Kompatybilność z szerokim spektrum napięć zasilania, w tym z układami sterowania, sygnalizacją i zasilaniem urządzeń.
• Kompaktowa budowa: Zwarty design z krótkim uchwytem ułatwia montaż w ograniczonej przestrzeni, bez konieczności modyfikacji obudowy.
• Kolor czarny: Estetyczne i uniwersalne rozwiązanie, które wpasowuje się w większość systemów instalacyjnych.

Zgodność z Normami

Przełącznik spełnia wymagania dyrektyw Unii Europejskiej i posiada oznakowanie CE. Zaprojektowany zgodnie z normami dotyczącymi aparatury łączeniowej, w tym IEC 60947-5-1, co gwarantuje jego bezpieczne stosowanie w instalacjach elektrycznych.

Zastosowanie

Przełącznik obrotowy 2-pozycyjny C2SS2-30B-11 znajduje zastosowanie w systemach sterowania, sygnalizacji oraz zasilania, gdzie wymagana jest selektywna zmiana stanu obwodu.

• Sterowanie oświetleniem w budynkach komercyjnych i przemysłowych – przełączanie między dwoma stanami (np. tryb dzienny/nocny).
• Zasilanie i blokada układów sterowania maszyn przemysłowych – elastyczna konfiguracja styku NO/NC umożliwia budowę złożonych algorytmów.
• Systemy sygnalizacji i alarmowe – wybór trybów pracy bez konieczności podtrzymywania sygnału.
• Małe szafy sterownicze i rozdzielnice – kompaktowe wymiary pozwalają na oszczędne zagospodarowanie przestrzeni.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obwodzie. Przełącznik montować w otworze o odpowiedniej średnicy (wg dokumentacji technicznej), stosując zalecany moment dokręcania. Upewnić się, że uchwyt obrotowy nie koliduje z innymi elementami obudowy. Po montażu sprawdzić działanie przełącznika w dwóch pozycjach roboczych, aby potwierdzić prawidłową pracę styków.

FAQ

• Czym różni się bistabilność od monostabilności? Przełącznik bistabilny utrzymuje swoje położenie (włączony/wyłączony) bez potrzeby podtrzymywania sygnału, co odróżnia go od monostabilnych przycisków, które powracają do stanu spoczynkowego po zwolnieniu.
• Czy przełącznik może być stosowany z napięciem stałym? Przełącznik jest zaprojektowany do pracy z napięciem przemiennym (24–300V AC). Dla napięcia stałego zalecane jest stosowanie dedykowanych rozwiązań.
• Jakie są wymiary montażowe? Dokładne wymiary montażowe nie zostały podane w danych produktu. Przed montażem należy zapoznać się z kartą katalogową lub dokumentacją techniczną, aby dobrać odpowiedni otwór w obudowie.
