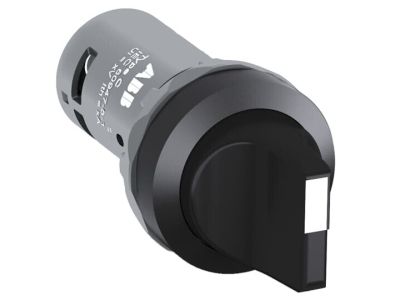

Przełącznik obrotowy 2-pozycyjny 1NO/1NC C2SS3-10B-11, czarny | 1SFA619202R1076 ABB

Alternatywny kod produktu: 1SFA619202R1076

Opis i Kluczowe Cechy

Przełącznik obrotowy ABB C2SS3-10B-11 (symbol 1SFA619202R1076) to kompaktowe urządzenie sterownicze o dwóch pozycjach i pracy monostabilnej. Wyposażony w zestyk 1NO+1NC oraz napięcie robocze do 300 V AC/DC, zapewnia niezawodne sterowanie w instalacjach niskiego napięcia. Niepodświetlany, czarny uchwyt i obudowa z tworzywa ułatwiają integrację w szafach sterowniczych.

• Styki 1NO+1NC: jednoczesne zwieranie i rozwieranie obwodów w jednym urządzeniu – zwiększa elastyczność sterowania bez potrzeby stosowania dodatkowych elementów.
• Napięcie robocze do 300 V AC/DC: szeroki zakres zastosowań w obwodach sterowniczych i sygnalizacyjnych, zgodny z typowymi instalacjami przemysłowymi.
• Konstrukcja monostabilna: po zwolnieniu uchwytu przełącznik automatycznie wraca do pozycji spoczynkowej – idealny do aplikacji impulsowych i bezpiecznego sterowania.
• Kompaktowa obudowa z tworzywa: oszczędność miejsca w rozdzielnicy oraz łatwy montaż w standardowych wycięciach panelowych.
• Wysoka odporność na kurz i wodę: niezawodna praca w środowiskach o podwyższonej wilgotności i zapyleniu, bez ryzyka uszkodzenia styków.

Zgodność z Normami

Przełącznik ABB C2SS3-10B-11 został zaprojektowany i wyprodukowany zgodnie z wymaganiami europejskich norm dla aparatury sterowniczej i sygnalizacyjnej. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Dzięki uniwersalnemu zestykowi 1NO+1NC i monostabilnej pracy, przełącznik doskonale sprawdza się w aplikacjach wymagających impulsowego sterowania lub sygnalizacji stanu.

• Sterowanie cewkami styczników i przekaźników w szafach sterowniczych maszyn i urządzeń.
• Wysyłanie krótkotrwałych sygnałów impulsowych do sterowników PLC w automatyce przemysłowej.
• Ręczne załączanie i wyłączanie obwodów sygnalizacyjnych (np. lampek kontrolnych, syren).
• Element panelu operatorskiego w tablicach rozdzielczych do lokalnego sterowania procesami.

Wskazówki Montażowe

Montaż przełącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz obwód przed przypadkowym załączeniem. Urządzenie należy zamontować na panelu o odpowiednim wycięciu (szczegóły w dokumentacji technicznej producenta). Dokręcaj śruby momentem zalecanym przez ABB, a przekrój przewodów dobierz do spodziewanego obciążenia, aby uniknąć przegrzania styków.

FAQ

• Czy przełącznik jest podświetlany? Nie, model C2SS3-10B-11 jest niepodświetlany. Jeśli potrzebujesz podświetlenia, wybierz wariant z diodą LED (oznaczenie zawierające literę L).
• Jaki stopień ochrony IP ma ten przełącznik? Producent nie podaje konkretnej wartości IP, jednak urządzenie cechuje się wysoką odpornością na kurz i wodę, typową dla kompaktowej serii ABB.
• Czy przełącznik działa w trybie chwilowym (impulsowym) czy podtrzymania? Model jest monostabilny – po zwolnieniu uchwytu wraca do pozycji spoczynkowej. Działa jak przycisk chwilowy, idealny do impulsowego sterowania stycznikami lub wejściami PLC.
