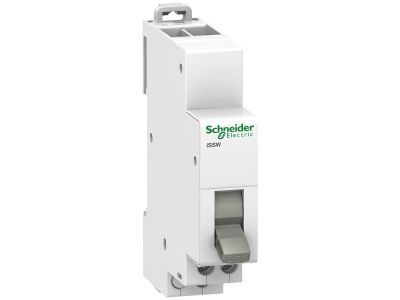

Przełącznik modułowy pojedynczy 3-pozycyjny I-0-II iSSW-20-1-3 20A 1CO, Acti 9 | A9E18073 Schneider Electric

Opis i Kluczowe Cechy

Przełącznik modułowy iSSW-20-1-3 z prestiżowej serii Acti 9 od Schneider Electric to profesjonalny aparat łączeniowy, zaprojektowany z myślą o najwyższej niezawodności w systemach rozdziału energii. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 20 A, co pozwala na bezpieczne i stabilne zarządzanie obwodami o średnim obciążeniu. Wyposażenie w jeden styk przełączny (1CO) oraz trójpozycyjną dźwignię (I-0-II) umożliwia użytkownikowi wybór pomiędzy dwoma niezależnymi torami prądowymi lub całkowite odizolowanie obwodu w pozycji środkowej (zero). Kompaktowa obudowa o szerokości jednego modułu (18 mm) sprawia, że aparat idealnie komponuje się w nowoczesnych rozdzielnicach, oszczędzając cenne miejsce na szynie montażowej.

• Prąd znamionowy 20 A: Gwarantuje wydajną pracę w instalacjach o napięciu znamionowym 250 V AC.
• Konfiguracja 1CO: Pojedynczy styk przełączny zapewnia wszechstronność w projektowaniu układów sterowania.
• Mechanizm I-0-II: Wyraźny skok dźwigni zapobiega przypadkowym przełączeniom i jednoznacznie wskazuje stan pracy.
• Seria Acti 9: Gwarancja najwyższej jakości wykonania i pełnej kompatybilności z osprzętem modułowym Schneider Electric.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność do zastosowań profesjonalnych. Przełącznik iSSW-20-1-3 spełnia wymagania normy IEC/EN 60669-1 dla łączników instalacyjnych oraz IEC/EN 60947-5-1 dotyczącą aparatury sterowniczej niskiego napięcia. Posiada znak CE, co jest deklaracją zgodności z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa użytkowania oraz ochrony środowiska (RoHS).

Zastosowanie

Dzięki swojej uniwersalności, przełącznik iSSW-20-1-3 znajduje zastosowanie w szerokim spektrum instalacji. W budownictwie mieszkaniowym i komercyjnym doskonale sprawdza się przy ręcznym sterowaniu oświetleniem, systemami ogrzewania czy wentylacji (np. przełączanie między dwoma stopniami prędkości wentylatora). W sektorze przemysłowym jest często wykorzystywany w szafach sterowniczych do wyboru trybu pracy (Automatyczny - Wyłączony - Ręczny) oraz do przełączania obwodów pomiarowych lub sygnalizacyjnych.

Wskazówki Montażowe

Urządzenie jest przystosowane do szybkiego montażu na standardowej szynie DIN (TH35) o szerokości 35 mm. Dla zapewnienia długotrwałej i bezawaryjnej pracy, zaleca się stosowanie odpowiednich przekrojów przewodów: do 10 mm² dla przewodów sztywnych oraz do 6 mm² dla przewodów elastycznych zakończonych tulejką izolowaną. Należy zachować optymalny moment dokręcania zacisków śrubowych (ok. 1,2 Nm), co zapobiega luzowaniu się połączeń pod wpływem drgań. Stopień ochrony IP20 gwarantuje bezpieczeństwo przed dotykiem bezpośrednim po zamontowaniu aparatu wewnątrz obudowy rozdzielczej.

FAQ

• Czy pozycja środkowa "0" zapewnia przerwę izolacyjną? Tak, pozycja środkowa mechanizmu I-0-II gwarantuje fizyczne rozłączenie styku, co pozwala na bezpieczne odcięcie zasilanego obwodu.
• Czy przełącznik można stosować w obwodach prądu stałego (DC)? Przełącznik iSSW-20-1-3 jest optymalizowany pod kątem pracy w obwodach prądu przemiennego (AC). W przypadku aplikacji DC należy zweryfikować dopuszczalne parametry łączeniowe w dokumentacji technicznej producenta.
• Jaka jest szerokość urządzenia w rozdzielnicy? Aparat zajmuje dokładnie jeden moduł, czyli 18 mm szerokości na szynie DIN.
